دستگاه‌های هوراف (Volkmann / Horauf) در صنایع نساجی و ریسندگی، نقشی حیاتی در فرآیندهای تثبیت حرارتی، تابندگی و فرآوری پیوسته نخ ایفا می‌کنند. با گذشت زمان، مستهلک شدن قطعات الکترومکانیکی قدیمی، فرسودگی سیم‌کشی‌های داخلی و عدم دسترسی به بردهای کنترل اولیه، موجب افت راندمان و توقفات مکرر خط تولید می‌شود. اجرای پروژه اورحال صفر تا صد (کامل) دستگاه هوراف در مجموعه صنعتی ریسندگی نگین توسط کادر مهندسی جویا صنعت، پاسخی مهندسی به لزوم نوسازی زیرساخت الکتریکال این ماشین‌آلات سنگین به شمار می‌رود.

در این فرآیند، کلیه تابلوهای رله‌ای مستهلک، وایرینگ‌های پوسیده و بخش‌های کنترلی آنالوگ پیشین به طور کامل دمونتاژ گردیدند. پروژه اورحال صفر تا صد (کامل) دستگاه هوراف ریسندگی نگین با بازطراحی ساختار الکتریکال، مونتاژ سلول ایستاده جدید و پیاده‌سازی اتوماسیون دیجیتال، پایداری حرکتی و ایمنی عملکرد دستگاه را در چرخه‌های کاری طولانی‌مدت به سطح مطلوب استاندارد بازگردانده است.

معماری سیستم کنترل و پیاده‌سازی PLC زیمنس

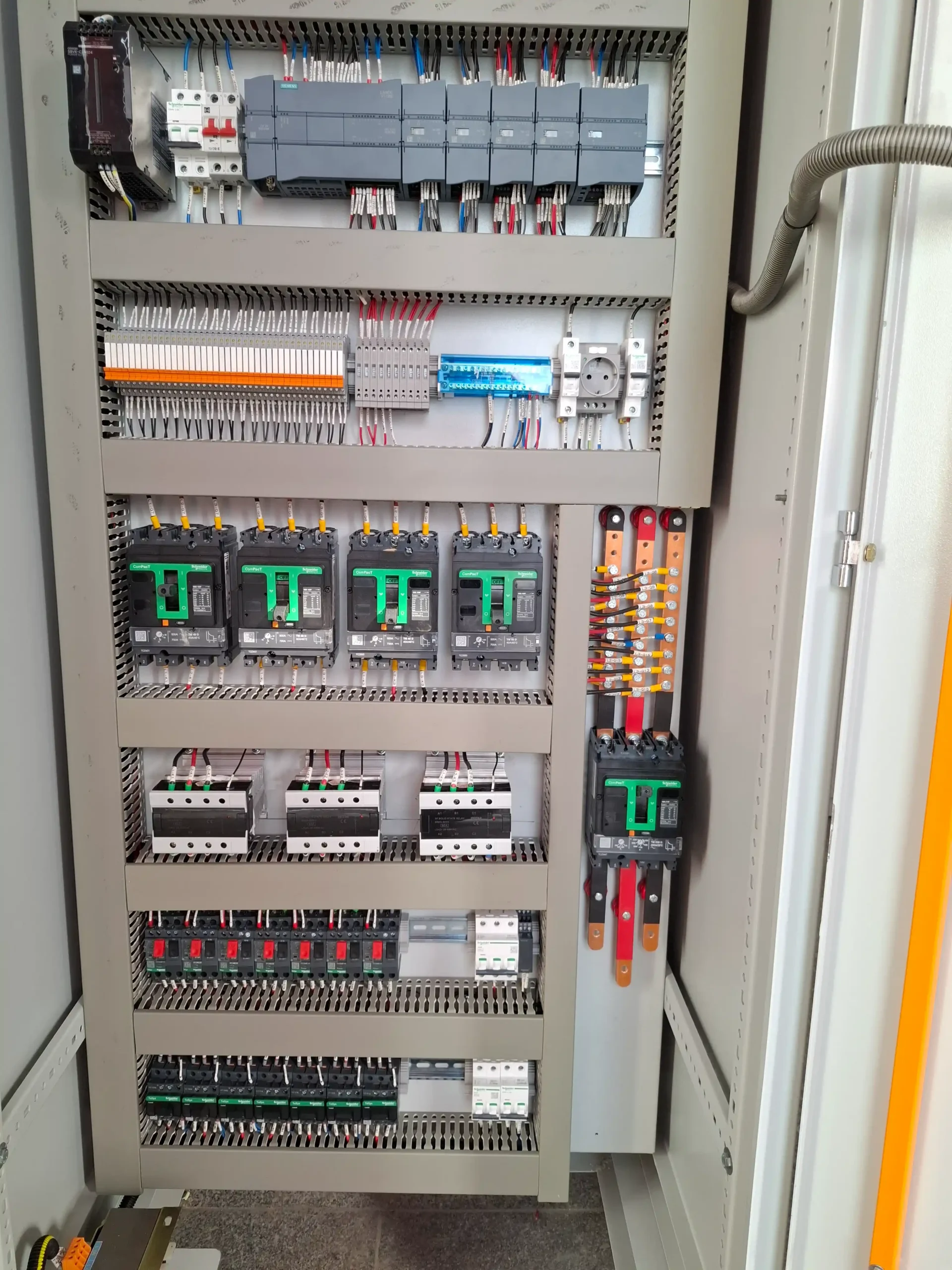

بخش پردازش و فرمان در فرآیند نوسازی و اتوماسیون دستگاه هوراف نساجی بر مبنای کنترلر صنعتی زیمنس سری SIMATIC S7-1200 طراحی و اجرا شده است. به منظور پوشش کامل سیگنال‌های دیجیتال و آنالوگ ماشین هوراف، کارت‌های افزایشی ورودی و خروجی (I/O Modules) زیمنس بر روی ریل مرکزی مستقر گردیده‌اند تا وضعیت میکروسوئیچ‌های ایمنی، سنسورهای حرارتی و اینترلاک‌های مکانیکی بخش‌های مختلف را به طور مداوم اسکن نمایند.

اجرای دقیق پروژه تابلو کنترل و برنامه نویسی PLC خط هوراف نگین امکان تنظیم دقیق سرعت درایوها، پایش دمای محفظه‌های تثبیت حرارتی و مدیریت استارت ترتیبی موتورها را فراهم آورده است. در صورت بروز هرگونه قطعی نخ، باز شدن گیت‌های حفاظتی یا نوسان حرارتی، برنامه کنترلر بلافاصله وارد وضعیت فالت شده و دستگاه را در شرایط کاملاً کنترل‌شده و ایمن متوقف می‌سازد.

طراحی مدارات قدرت، شینه‌کشی مسی و حفاظت‌های حرارتی

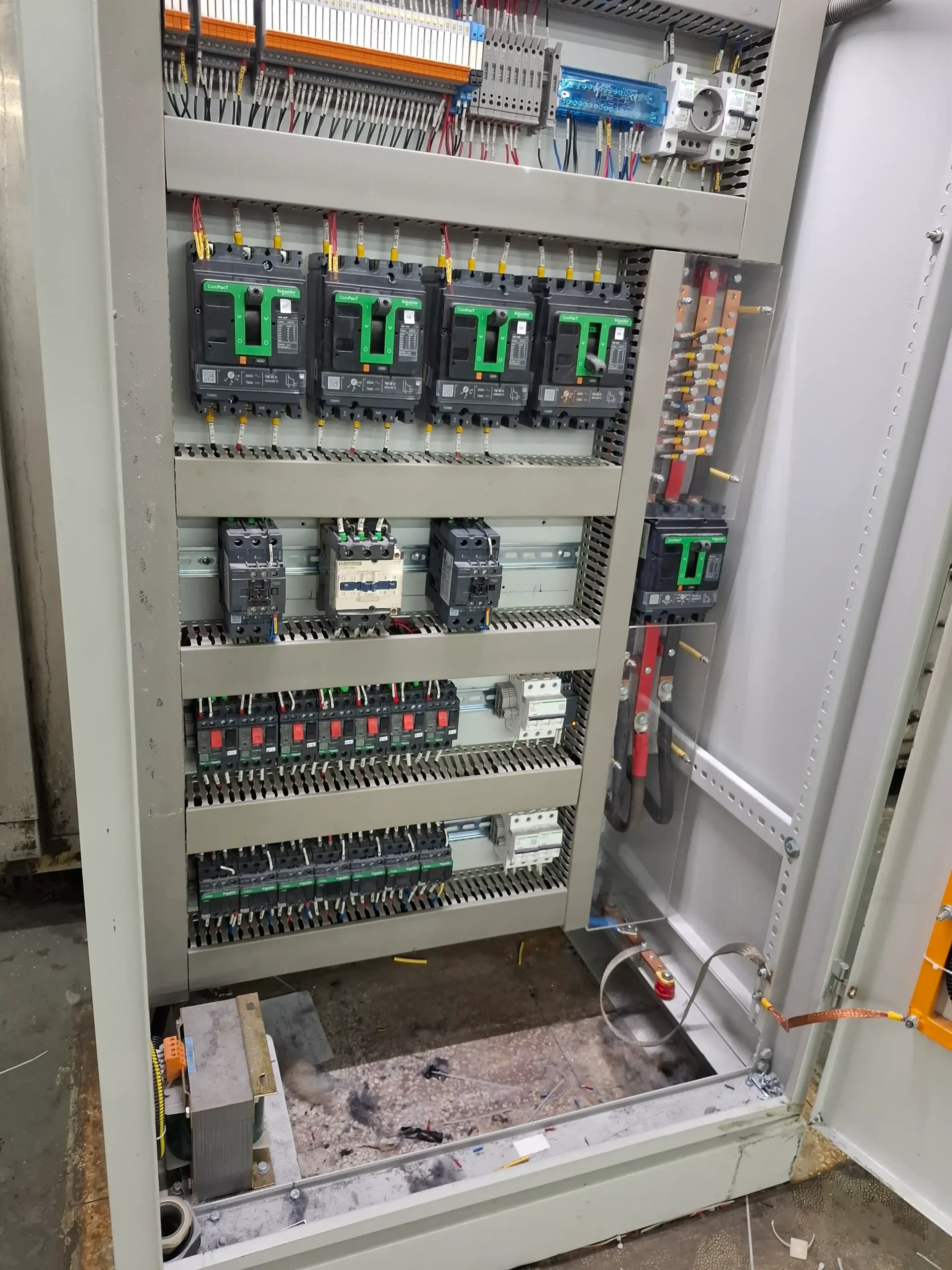

بخش توزیع توان در پروژه اورحال صفر تا صد (کامل) دستگاه هوراف با استفاده از کلیدهای اتوماتیک کمپکت اشنایدر الکتریک (Schneider Compact NSX) بازطراحی شد. شینه‌کشی شمش‌های مسی با خلوص بالا، سوراخ‌کاری دقیق و عایق‌کاری صنعتی، تغذیه پایدار جریان را برای موتورهای کشش، هدایت و بادامک‌های دستگاه هوراف مهیا ساخته است. برای حفاظت از اپراتور و تسهیل عملیات سرویس، یک کاور شفاف پلی‌کربنات روی بخش باس‌بار تعبیه شده است.

در بخش پایینی سلول قدرت، بانک کنتاکتورهای صنعتی اشنایدر به همراه رله‌های حرارتی (بیمتال) و کلیدهای محافظ موتور (MPCB) چیدمان شده‌اند. این آرایش فنی در تابلوی اورحال صفر تا صد (کامل) دستگاه هوراف ریسندگی نگین، الکتروموتورهای محرک را در برابر عدم تعادل فاز، اضافه‌بار مکانیکی و اتصال کوتاه به طور کامل ایزوله می‌نماید. همچنین ترانسفورماتور ایزولاسیون تعبیه‌شده در کف تابلو، نوسانات هارمونیکی را پیش از رسیدن به مدارهای حساس فرمان حذف می‌کند.

استقرار، کابل‌کشی فیلد و راه‌اندازی در کارخانه ریسندگی نگین

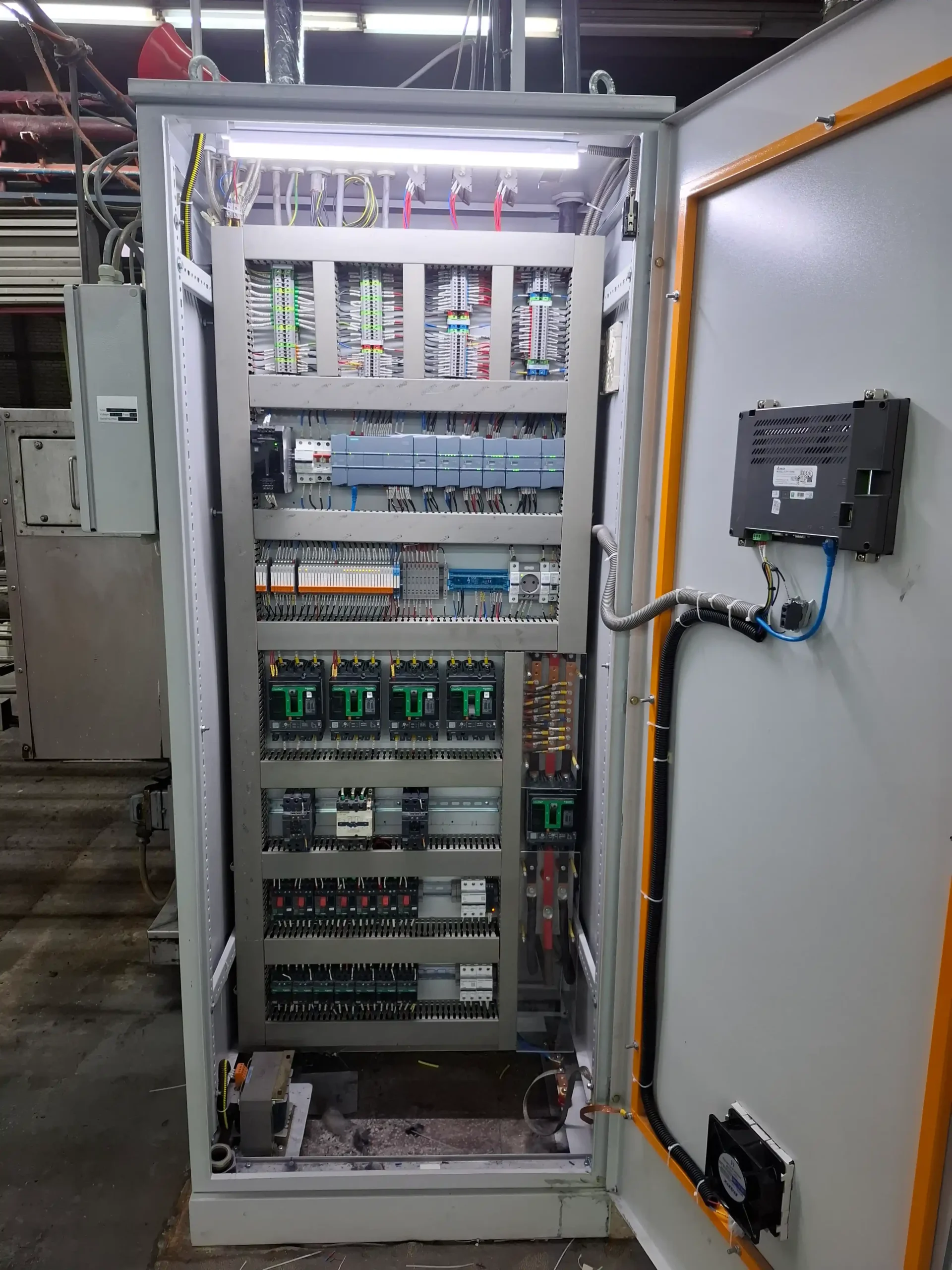

پس از اتمام مراحل تست گرم و سرد تابلوی کنترل در کارگاه شرکت جویا صنعت، تجهیزات به سالن تولید ریسندگی نگین منتقل گردید. فرآیند بازسازی با ورود کابل‌های چندرشته‌ای قدرت و سیگنال از سقف سالن و لدرهای صنعتی آغاز شد. کلیه رشته‌سیم‌ها بر روی ردیف ترمینال‌های تابلویی با شماره‌سیم‌های صنعتی استاندارد منطبق بر نقشه‌های الکتریکال تفکیک و سربندی شدند.

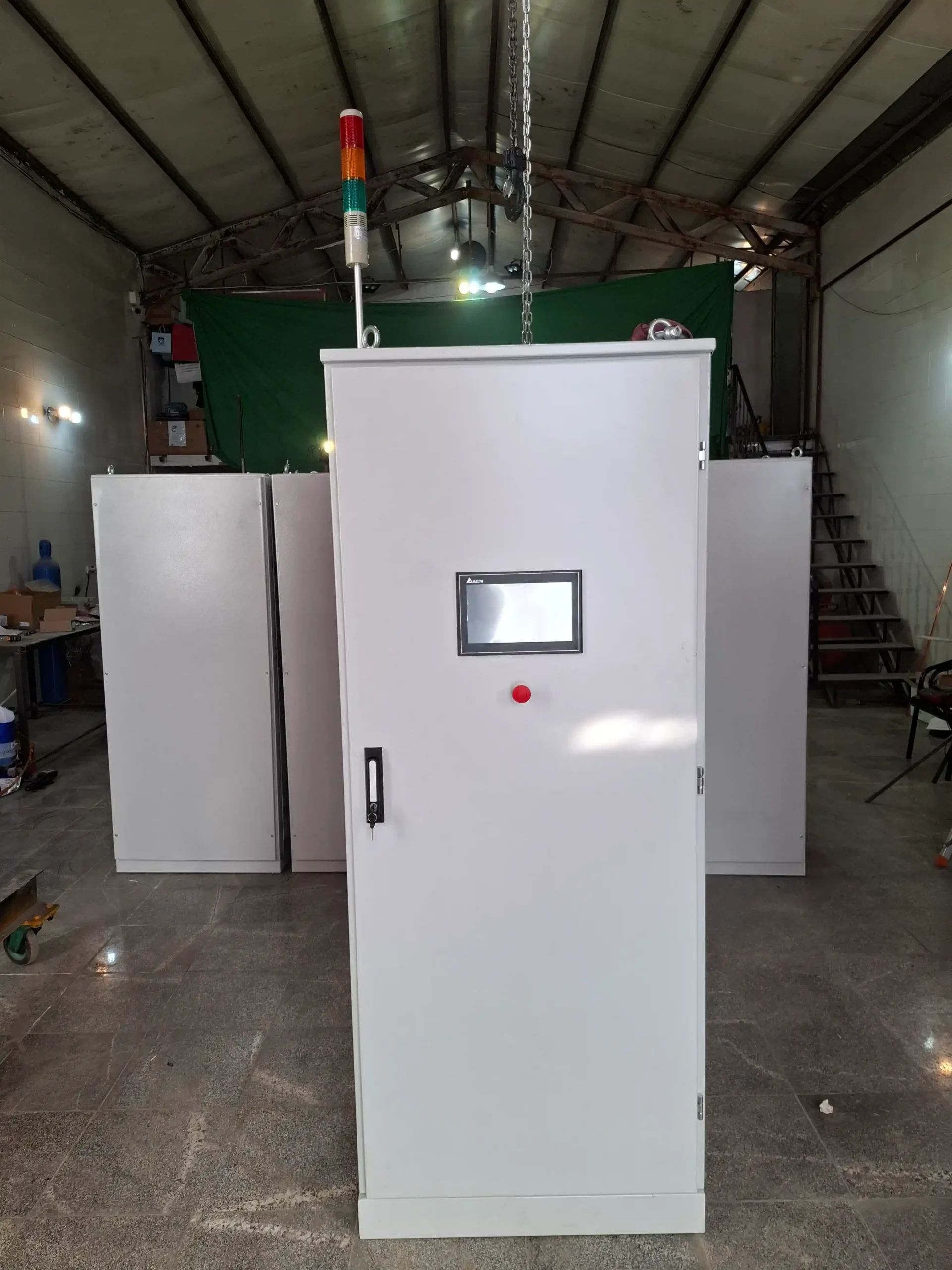

اپراتورها به واسطه پنل لمسی HMI دلتا نصب‌شده بر روی درب سلول، دسترسی آسانی به تنظیم پارامترهای تولید، نمودارهای زمان‌بندی و گزارش خطاهای لحظه‌ای دارند. اتمام موفقیت‌آمیز اورحال صفر تا صد (کامل) دستگاه هوراف در کارخانه ریسندگی نگین، استهلاک مکانیکی ماشین را کاهش داده، توقفات خط تولید نساجی را به حداقل رسانده و دقت عملکرد دستگاه را به میزان چشمگیری ارتقا داده است.
