تابلو برق توزیع قدرت و فرمان اینترلاک شرکت سرچین خراسان (زیرمجموعه هلدینگ عالیس)

کشت و صنعت سرچین خراسان (هلدینگ عالیس) | سیستم توزیع فشار ضعیف، شینه‌کشی شمش مس، کلیدهای اشنایدر و چنج‌اور اینترلاک

توزیع ایمن و مدیریت بار الکتریکی در کارخانجات فرآوری مواد غذایی و صنایع تبدیلی بزرگ، نیازمند زیرساخت‌های توزیع توان با بالاترین ضریب اطمینان است. در مجتمع‌های صنعتی پیوسته، کوچک‌ترین قطعی ناخواسته یا تداخل در مسیر تغذیه پست، منجر به توقف خطوط بسته‌بندی و فرآوری می‌گردد. در همین چارچوب، پروژه مهندسی تابلو برق توزیع قدرت و فرمان اینترلاک برای شرکت کشت و صنعت سرچین خراسان (از شرکت‌های مطرح زیرمجموعه هلدینگ عالیس) توسط کادر فنی شرکت جویا صنعت طراحی، شینه‌کشی و مونتاژ گردید.

اجرای تخصصی پروژه تابلو برق توزیع قدرت و فرمان اینترلاک شرکت سرچین خراسان بستر مطمئنی برای تغذیه ترانسفورماتورهای فرعی، دیزل ژنراتور اضطراری و فیدرهای صنعتی خطوط تولید فراهم آورده است. پیاده‌سازی اصولی تابلو برق توزیع قدرت و فرمان اینترلاک امکان مدیریت مستقل بارها و تداوم برق‌رسانی پایدار را در تمامی شیفت‌های کاری هلدینگ عالیس تضمین می‌نماید.

شینه‌کشی مسی با عایق حرارتی در تابلو برق توزیع قدرت و فرمان اینترلاک

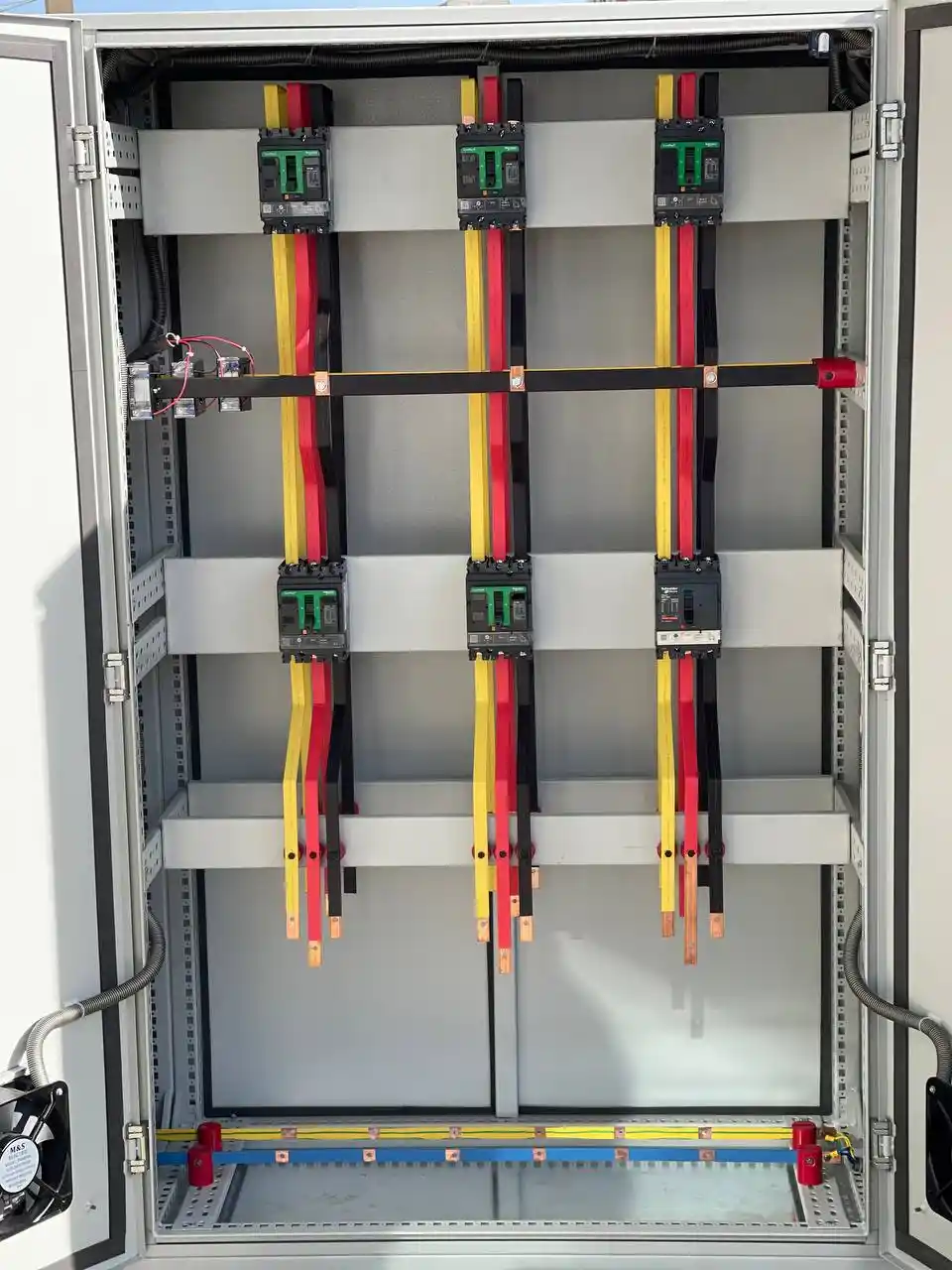

یکی از نقاط قوت این تابلو، اجرای بی‌نقص پروژه شینه کشی و مونتاژ تابلو توزیع برق هلدینگ عالیس با بهره‌گیری از تسمه‌های مسی با خلوص بالا (بیش از ۹۹.۹٪) است. تمامی شمش‌های مسی متصل‌کننده کلیدهای اتوماتیک کامپکت اشنایدر الکتریک سری Compact NSX، با زاویه‌های ۹۰ درجه مهندسی فرم داده شده و جهت ارتقای ایمنی و جلوگیری از بروز قوس الکتریکی، با روکش‌های حرارتی (Heat-Shrink) به رنگ‌های استاندارد زرد، قرمز و مشکی عایق‌بندی شده‌اند.

در بخش پایینی این سلول، شینه‌های مستقل ارت و نول با مقره‌های اتکایی قرمز تعبیه گردیده‌اند تا اتصال هادی‌های حفاظتی با کلمپ‌های استاندارد انجام پذیرد. استحکام مکانیکی این شینه‌ها به گونه‌ای محاسبه شده است که در هنگام وقوع خطای اتصال کوتاه شدید، در برابر تنش‌های الکترودینامیکی ناشی از جریان‌های ضربه‌ای مقاومت کامل داشته باشند؛ امری که استانداردهای پیشرفته تابلو برق توزیع قدرت و فرمان اینترلاک را به نمایش می‌گذارد.

سیستم فرمان چنج‌اور و اینترلاک الکتریکی و مکانیکی

عملکرد پیوسته خطوط تولید نیازمند سوییچ سریع میان برق شبکه سراسری و ژنراتور اضطراری است. در پروژه تابلو چنج اور و اینترلاک قدرت پست برق سرچین، مکانیزم اینترلاک دوبل مکانیکی و الکتریکی پیاده‌سازی شده است تا از وصل هم‌زمان دو منبع تغذیه ناهمگام به باسبار مشترک به طور صددرصد جلوگیری شود.

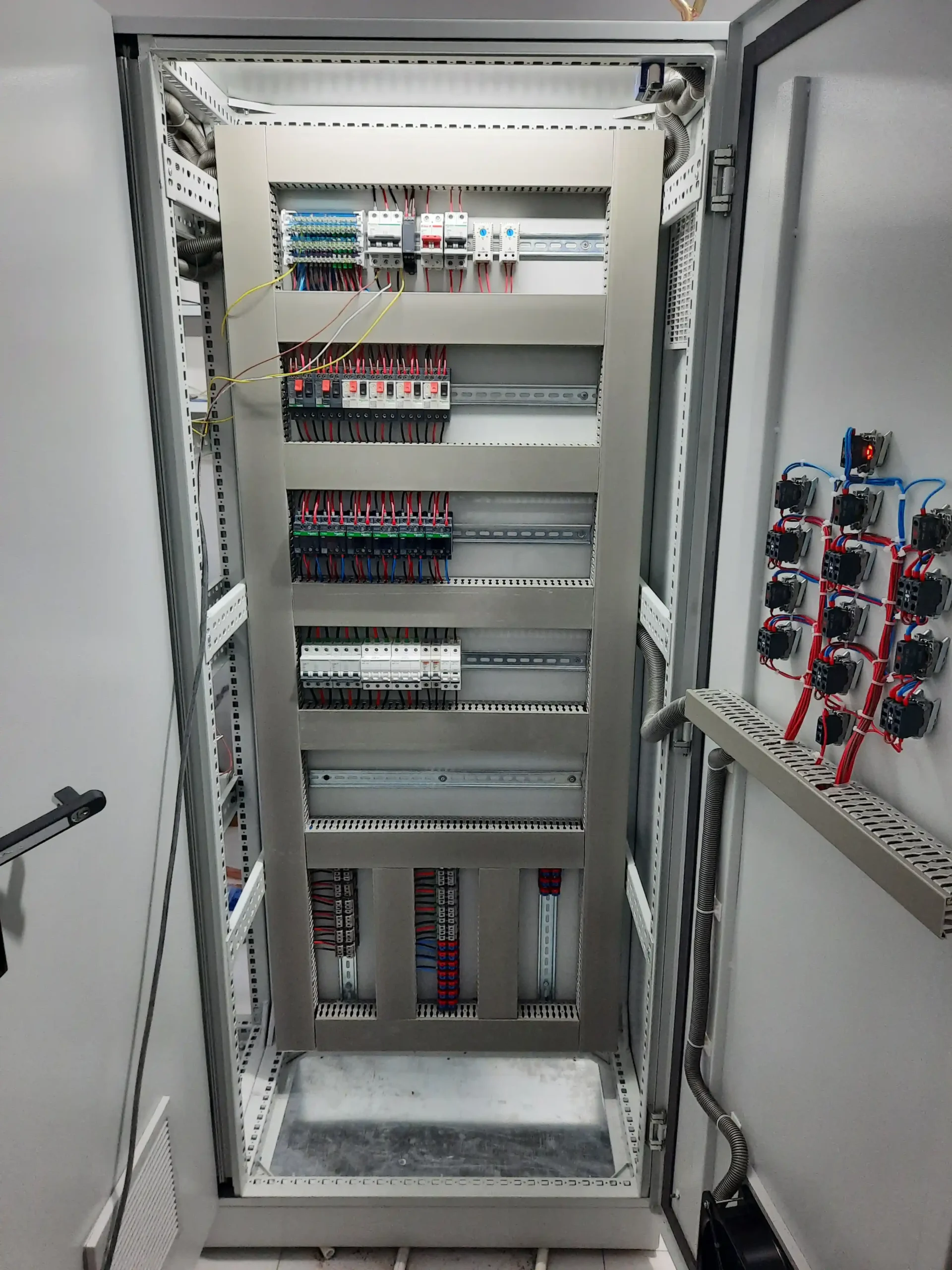

در سلول فرمان اختصاصی تابلو برق توزیع قدرت و فرمان اینترلاک، بانک رله‌های کمکی، رله‌های کنترل ولتاژ و فیوزهای مینیاتوری تفکیک‌شده قرار دارند. دسته‌سیم‌های فرمان از طریق لوله‌های خرطومی فلکسیبل محافظ به شستی‌های روی درب هدایت شده‌اند تا اپراتورهای برق کارخانه سرچین بتوانند بین حالت‌های قطع، وصل و انتخاب منبع تغذیه (برق شهر / ژنراتور) با ایمنی کامل مانور دهند. رعایت این اصول مهندسی در تابلو برق توزیع قدرت و فرمان اینترلاک مانع از خطای انسانی در جابه‌جایی بارها می‌گردد.

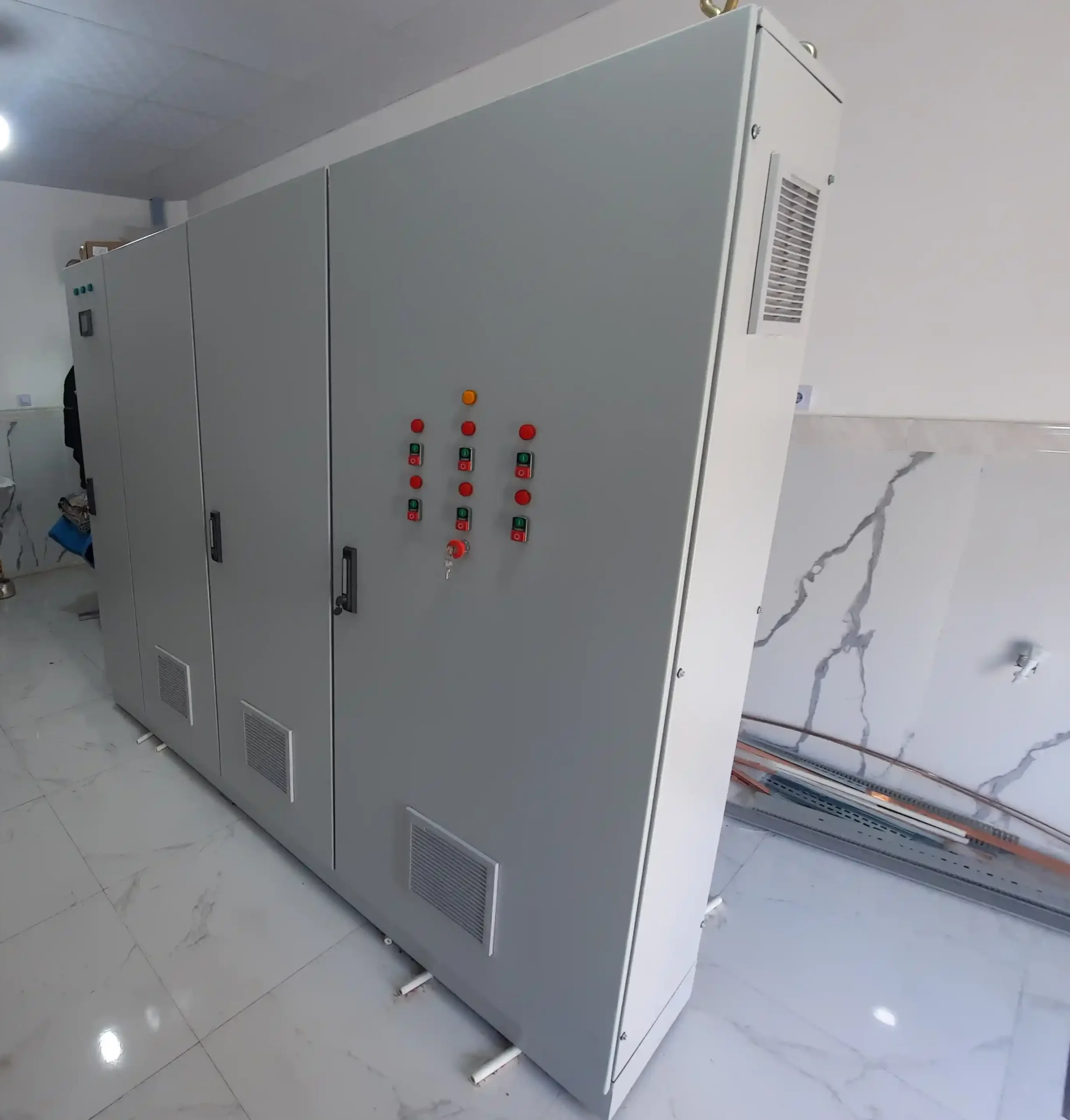

ساختار مدولار سلول‌های ریتال و استانداردهای تهویه و ایمنی

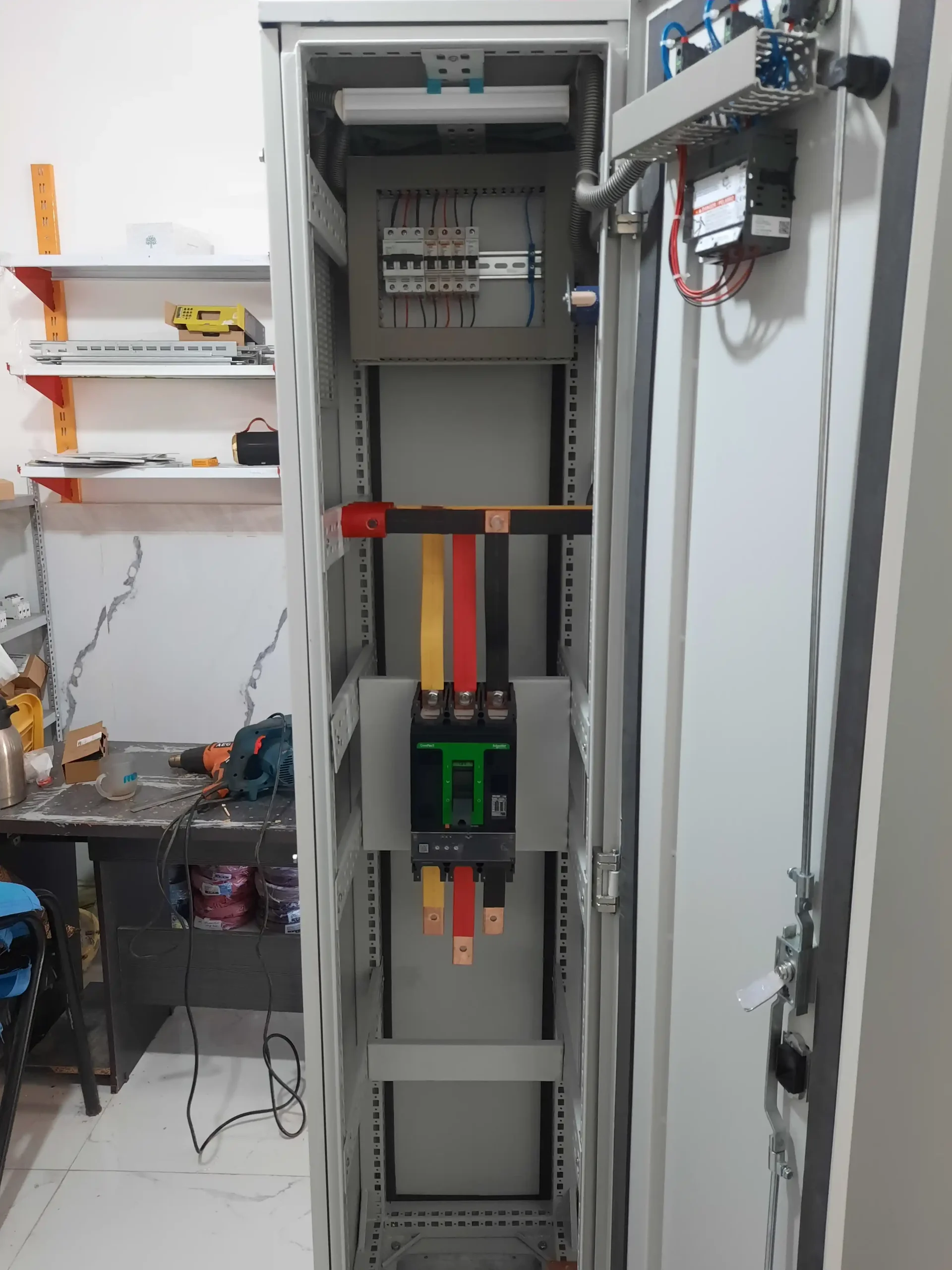

بدنه این تابلو از ۴ سلول ایستاده مدولار طرح ریتال تشکیل شده است که با رنگ پودری الکترواستاتیک ضدخوردگی پوشانده شده و مناسب شرایط آب‌وهوایی و محیط‌های صنعتی است. در سلول‌های کلید اصلی ورودی، شینه‌کشی شمش تخت ضخیم همراه با روشنایی داخلی سقف تعبیه شده تا بازدیدهای دوره‌ای و سرویس‌های تعمیر و نگهداری با حداکثر سرعت و دقت انجام پذیرد.

دریچه‌های لووردار فیلتردار با واشربندی لاستیکی دور درب و فن‌های مکنده صنعتی، گردش هوای دائمی را در اطراف شینه‌ها و کلیدهای پرمصرف برقرار می‌سازند. تحویل نهایی و راه‌اندازی این تابلو برای مجموعه کشت و صنعت سرچین خراسان، نمایانگر تخصص و تجربه مهندسان جویا صنعت در مونتاژ و اجرای پیشرفته‌ترین نمونه‌های تابلو برق توزیع قدرت و فرمان اینترلاک در صنایع غذایی کشور است.
