تابلو برق قدرت، فرمان و اتوماسیون تک سلول ۱۲۰۰ – پروژه آقای ایزدپناه

پروژه صنعتی آقای ایزدپناه | پردازنده زیمنس SIMATIC S7-1200، تاچ‌پنل HMI زیمنس، منبع تغذیه مین‌ول و تفکیک سیگنال‌های ابزاردقیق

اتوماسیون فرآیندهای صنعتی پیوسته با حجم متراکمی از متغیرهای آنالوگ، نیازمند طراحی دقیق زیرساخت کنترل، تفکیک فیزیکی سطوح ولتاژ و حذف نویزهای الکترومغناطیسی است. در محیط‌های کارگاهی، تداخل میدان‌های القایی خطوط قدرت با سیگنال‌های ضعیف ترانسمیترها می‌تواند صحت قرائت داده‌ها را مختل سازد. بر همین اساس، مراحل مهندسی پروژه تابلو برق قدرت، فرمان و اتوماسیون تک سلول ۱۲۰۰ متعلق به پروژه جناب آقای ایزدپناه توسط کادر فنی شرکت جویا صنعت طراحی، وایرینگ و پیاده‌سازی گردید.

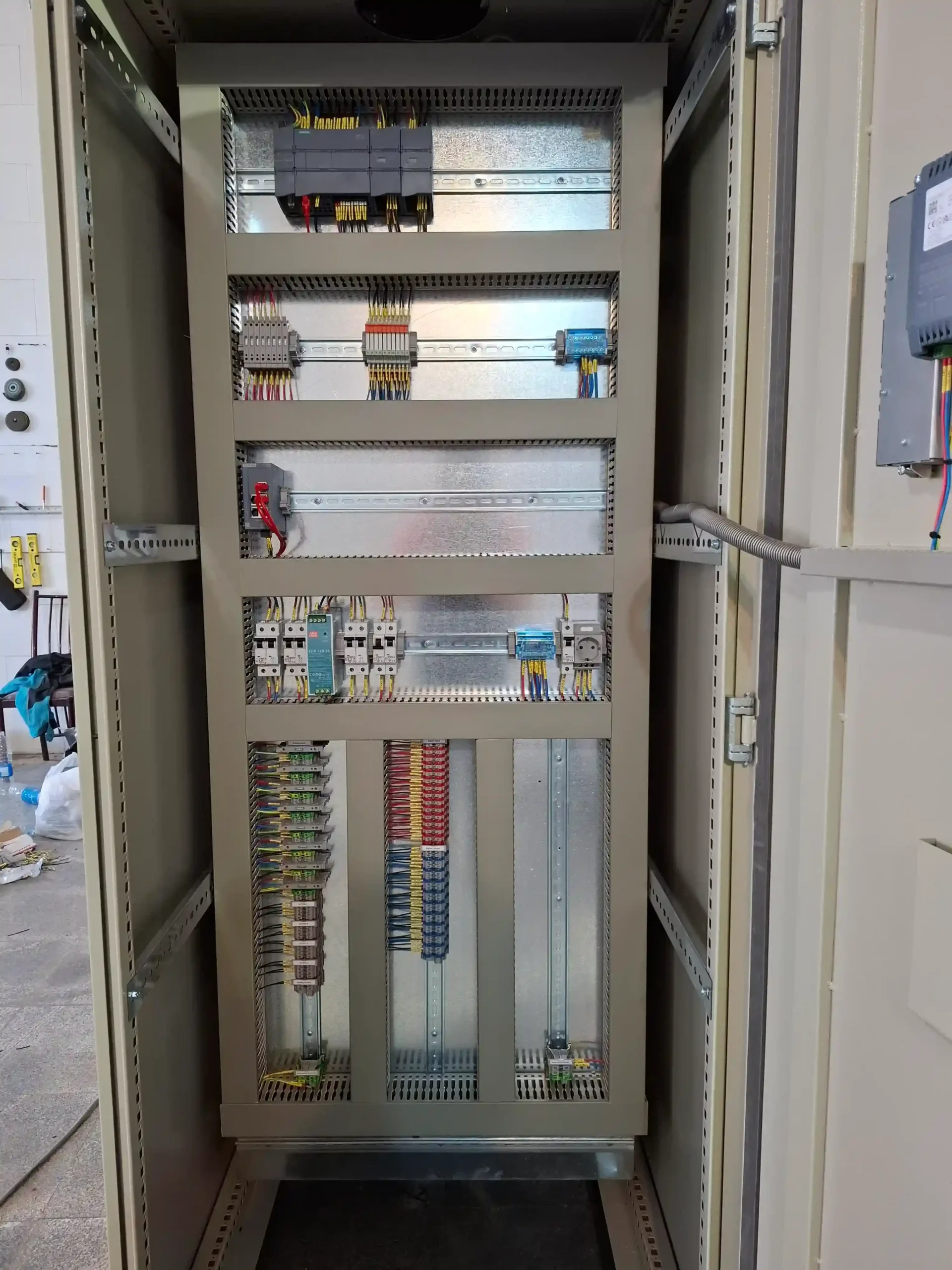

اجرای تخصصی پروژه تابلو برق قدرت، فرمان و اتوماسیون تک سلول ۱۲۰۰ ساختاری منظم و کاملاً ماژولار را جهت پایش پارامترهای تولید و صدور فرامین لحظه‌ای فراهم آورده است. رعایت استانداردهای چینش تابلویی در تابلو برق قدرت، فرمان و اتوماسیون این مجموعه، پایداری حلقه‌های کنترلی را در تمام ساعات کاری خط تولید تثبیت می‌نماید.

هسته کنترلی زیمنس S7-1200 و کارت‌های توسعه آنالوگ و شبکه

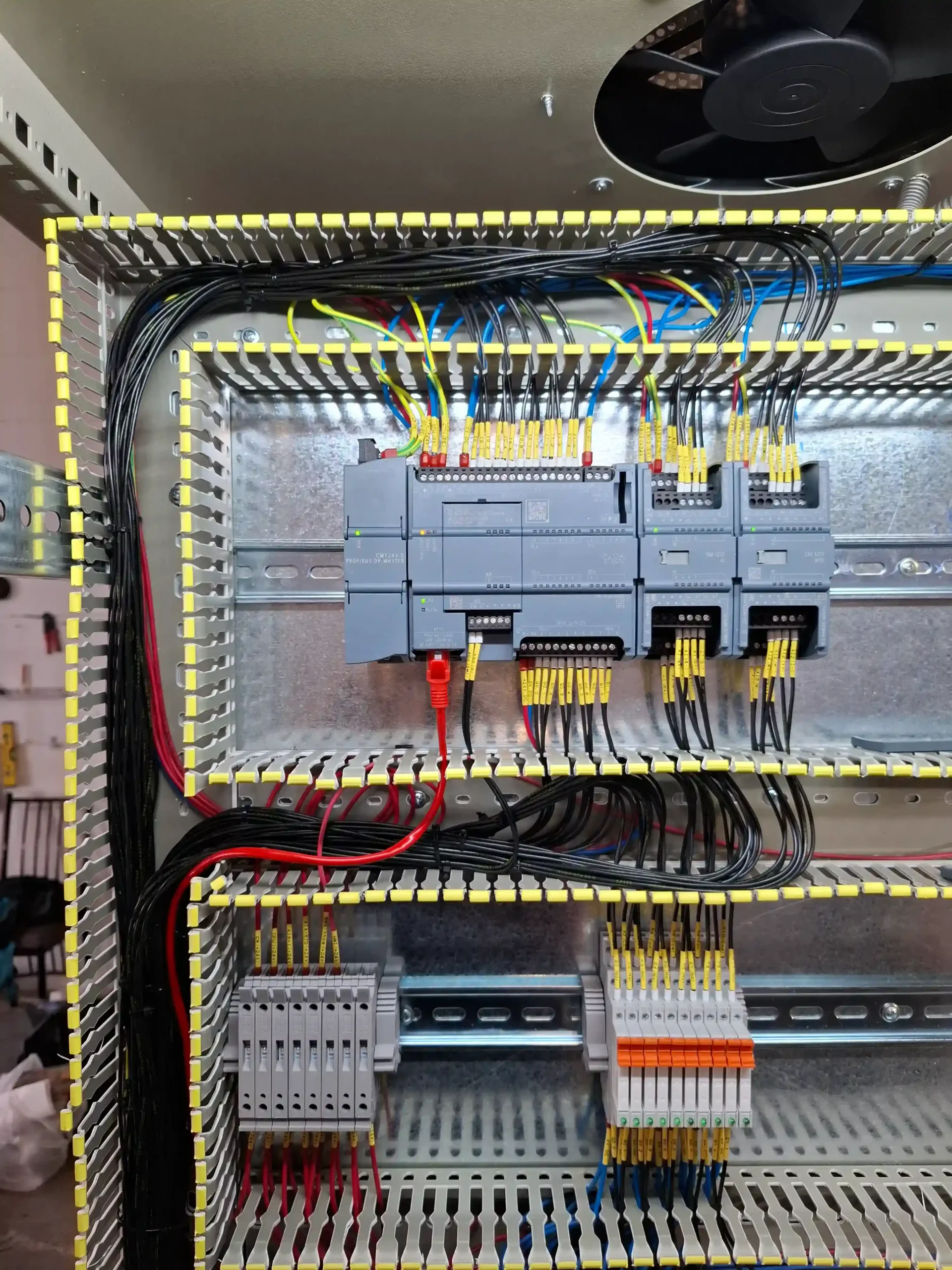

مدیریت داده‌ها و پردازش منطقی سیستم در پروژه برنامه نویسی پی ال سی زیمنس S7-1200 با پنل HMI توسط پردازنده کارآمد زیمنس CPU 1214C هدایت می‌شود. جهت دریافت سیگنال‌های ورودی از سنسورهای محلی، کارت‌های توسعه ورودی آنالوگ جریانی و ولتاژی SM 1231 AI در کنار ماژول تخصصی سنسورهای دمایی مقاومتی SM 1231 RTD بر روی ریل نصب گردیده‌اند.

همچنین ماژول ارتباطی شبکه پروفیباس مدل CM 1243-5 (Profibus DP-Master) جهت اتصال سریع به دیگر اجزای اتوماسیون و سوئیچ شبکه اترنت صنعتی جهت ارتباط بلادرنگ با نمایشگر لمسی به کار گرفته شده است. این ساختار یکپارچه در تابلو برق قدرت، فرمان و اتوماسیون، ارسال فرامین سوئیچینگ را بدون کوچک‌ترین تاخیر پردازشی تضمین می‌کند.

تغذیه سوئیچینگ Mean Well و تفکیک مدارهای حفاظتی ETI

تغذیه پایدار و بدون ریپل مدارات الکترونیکی در مونتاژ و وایرینگ تابلو کنترل تک سلولی صنعتی توسط منبع تغذیه سوئیچینگ ریلی صنعتی Mean Well مدل EDR-120-24 با خروجی رگوله‌شده 24VDC 5A تأمین می‌شود. این منبع تغذیه توان لازم برای عملکرد پیوسته پردازنده، کارت‌های آنالوگ، سنسورهای ابزاردقیق و بوبین رله‌های واسط را فراهم می‌سازد.

سیستم توزیع توان با فیوزهای مینیاتوری استاندارد ETI اسلوونی تفکیک شده است تا بارهای مختلف تابلویی شامل تغذیه کنترلر، روشنایی سقف، فن خنک‌کننده و پریز تابلویی به صورت مستقل محافظت شوند. در روند اجرای تابلو برق قدرت، فرمان و اتوماسیون، استفاده از بلوک‌های ترمینالی ماژولار Blox Connect با قاب شفاف عایق، انشعاب‌گیری ایمن خطوط فاز، نول و ۲۴ ولت را بدون شلوغی سیم‌کشی میسر ساخته است.

ترمینال‌بندی تخصصی ابزاردقیق و مانیتورینگ تاچ‌پنل زیمنس HMI

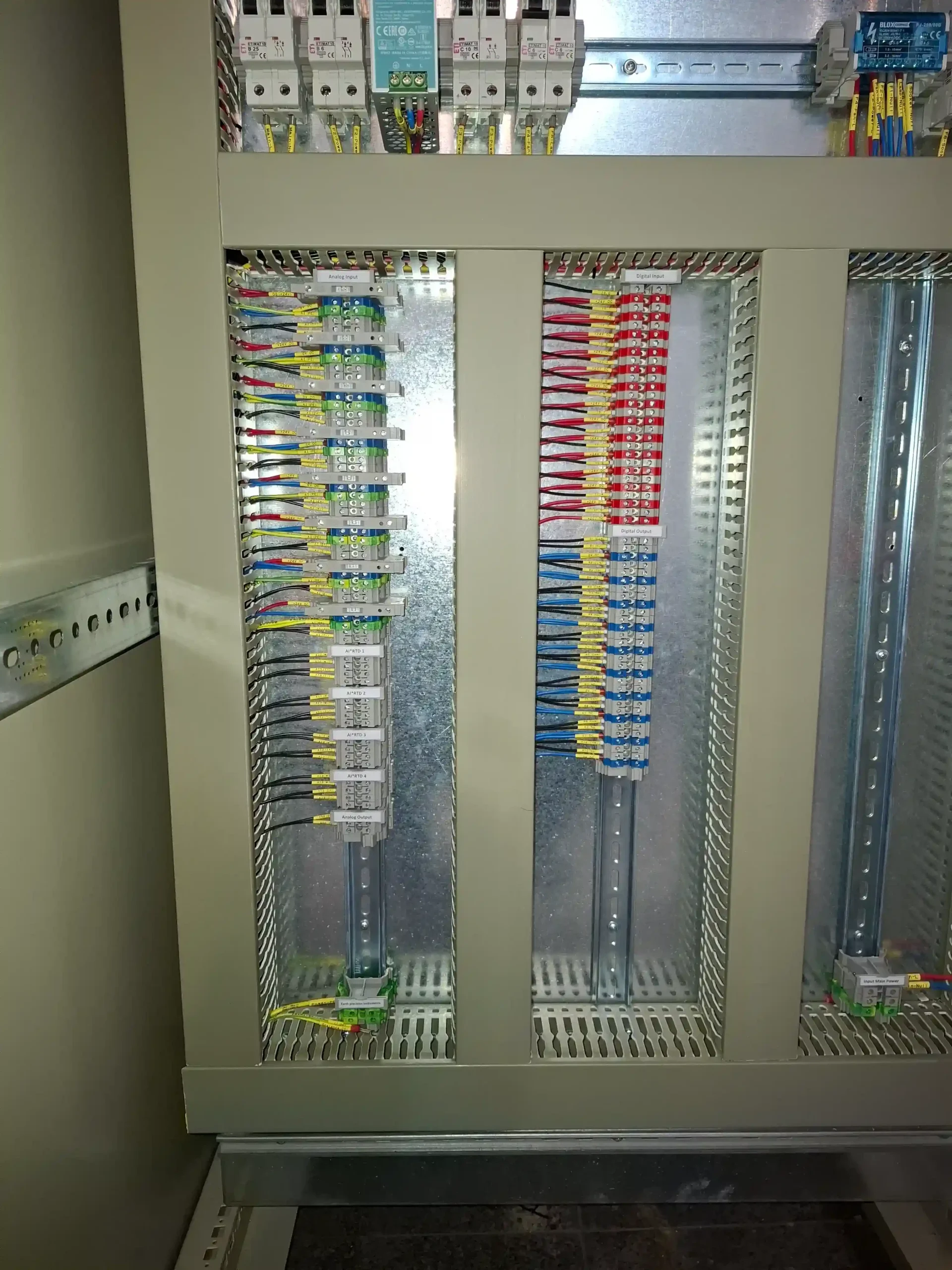

در بخش پایینی سینی تابلو، شاهکار ترمینال‌بندی عمودی با تفکیک رنگی قرمز و آبی جهت تغذیه DC و ترمینال‌های چندطبقه ورودی سنسورها پیاده‌سازی شده است. تمامی رشته‌سیم‌ها با وارنیش‌های حرارتی زرد و چاپ واضح پایه‌ها (ورودی‌های آنالوگ `AI`، خروجی‌های آنالوگ `AQ`، ورودی‌های دیجیتال و تغذیه ترانسمیترها) شماره‌گذاری شده‌اند تا عیب‌یابی در کوتاه‌ترین زمان ممکن انجام شود.

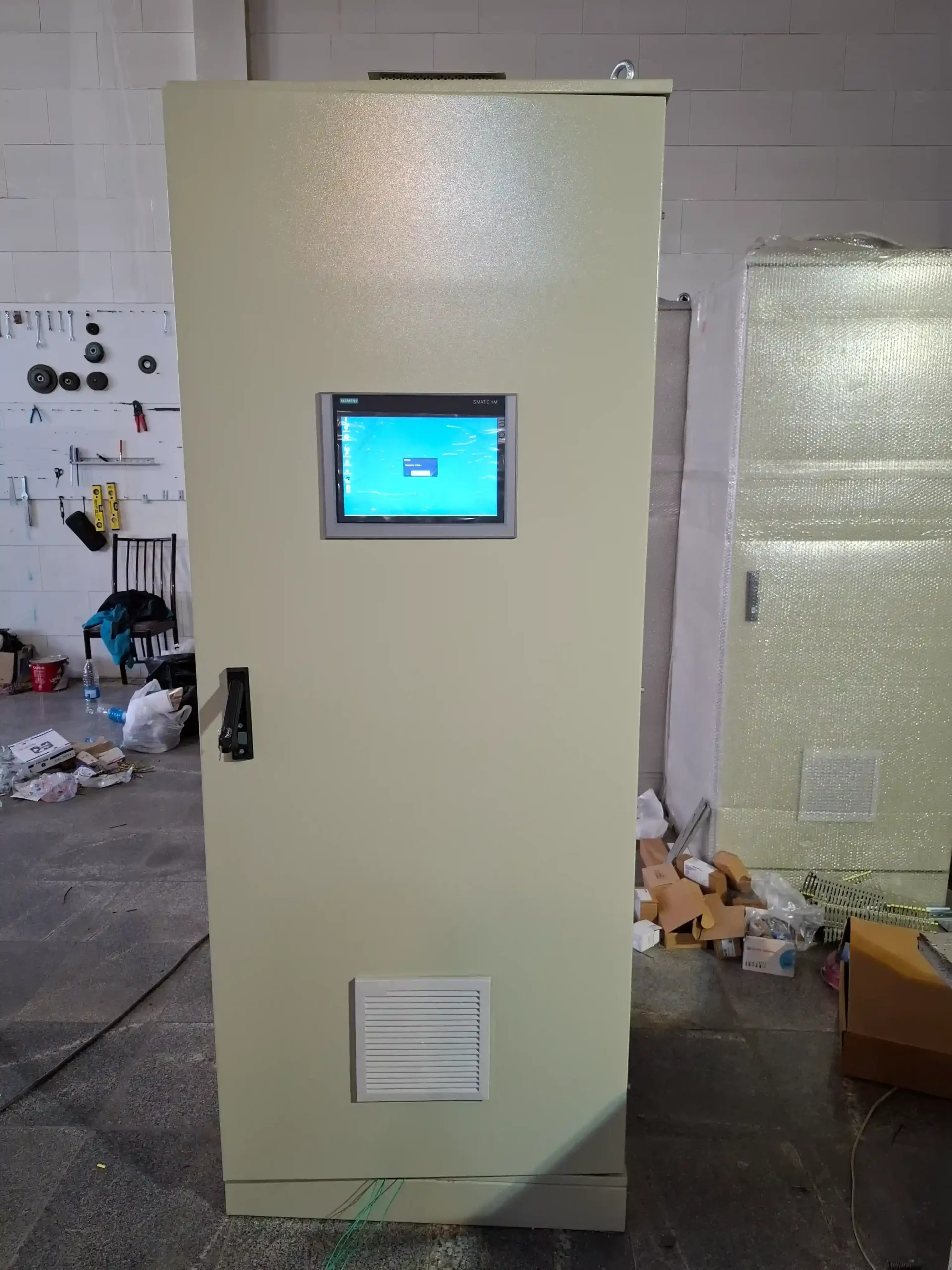

بر روی درب تابلو، یک نمایشگر لمسی صنعتی زیمنس SIMATIC HMI قرار گرفته است که وضعیت لحظه‌ای سیستم، گراف‌های دمایی و تنظیمات عملکردی را در اختیار تکنسین خط قرار می‌دهد. بدنه تابلوی طرح ریتال با رنگ پودری الکترواستاتیک مقاوم و فن خنک‌کننده فیلتردار، تابلویی استاندارد را شکل داده است. راه‌اندازی موفقیت‌آمیز تابلو برق قدرت، فرمان و اتوماسیون پروژه آقای ایزدپناه، توان فنی و مهندسی بالای متخصصان جویا صنعت را در عرصه ساخت تابلوهای اتوماسیون هوشمند اثبات می‌نماید.
