تابلو برق قدرت و فرمان بوستر پمپ با سیستم اینترلاک شرکت زعفران بهرامن

شرکت زعفران بهرامن | ایستگاه پمپاژ آب صنعتی، کنترلر دیجیتال DGP، درایو دور متغیر و سیستم اینترلاک الکتریکی

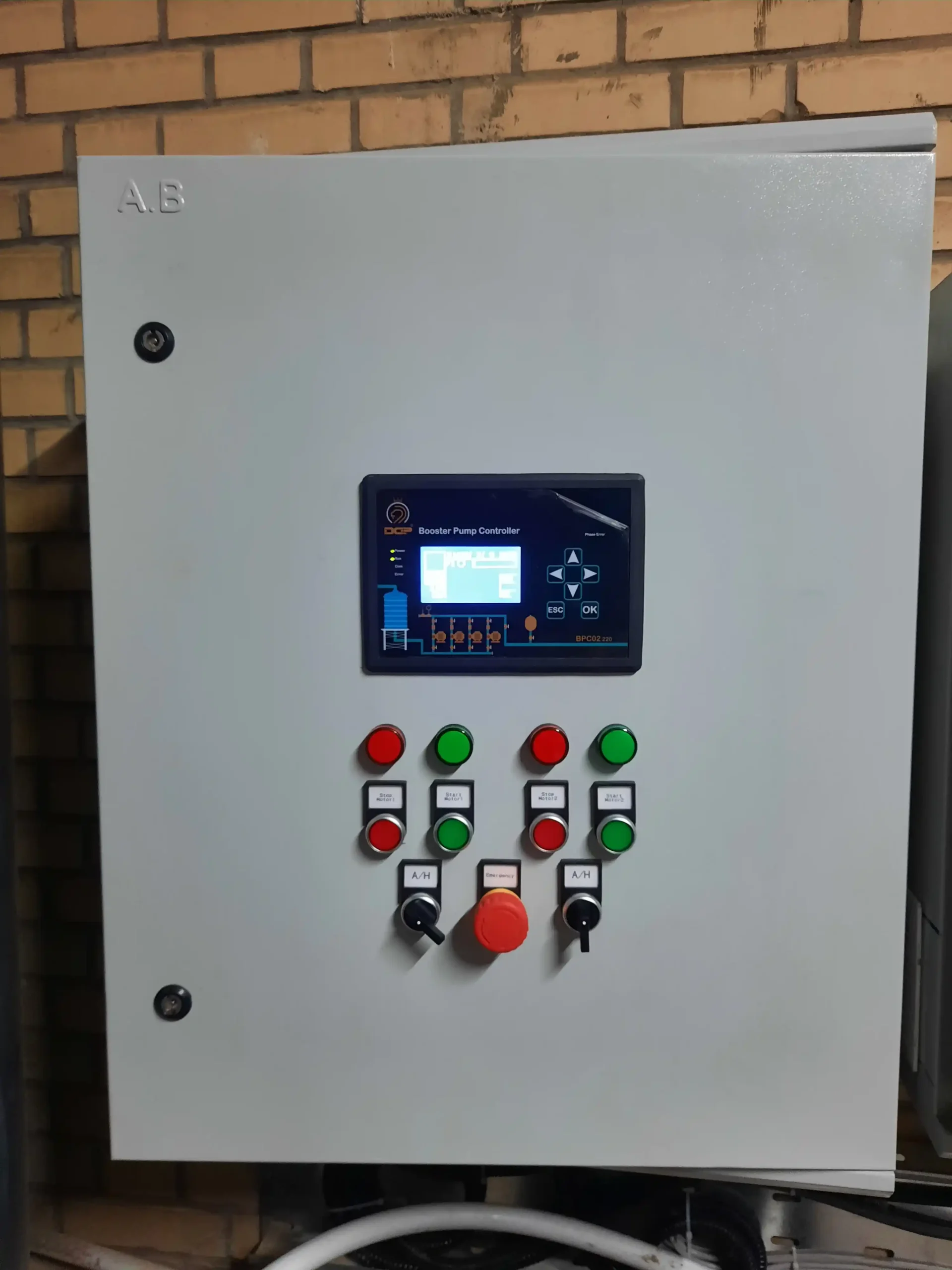

تأمین پایدار و یکنواخت فشار آب در خطوط فرآوری، شستشو و بسته‌بندی صنایع غذایی، نیازمند بهره‌گیری از سامانه‌های کنترل هوشمند بوستر پمپ است. هرگونه نوسان ناگهانی فشار یا ضربه قوچ (Water Hammer) در شبکه لوله‌کشی، می‌تواند آسیب‌های سنگینی به تجهیزات و فیلترهای تصفیه وارد آورد. در همین راستا، طراحی و ساخت تابلو برق قدرت و فرمان بوستر پمپ برای ایستگاه آبرسانی شرکت نام‌آشنای زعفران بهرامن توسط متخصصان شرکت جویا صنعت مطابق استانداردهای روز صنعتی انجام پذیرفت.

پیاده‌سازی دقیق پروژه تابلو برق قدرت و فرمان بوستر پمپ با سیستم اینترلاک شرکت زعفران بهرامن تضمین می‌کند که پمپ‌ها بر اساس الگوی مصرف دبی آب و با نظارت کامل کنترلر دیجیتال وارد مدار شوند. استفاده از استانداردهای ایمنی در مونتاژ تابلو برق قدرت و فرمان بوستر پمپ، استهلاک مکانیکی پمپ‌ها را کاهش داده و پیوستگی فشار آب سالن‌های صنعتی بهرامن را در تمامی ساعات کاری تضمین می‌نماید.

کنترلر تخصصی DGP در تابلو برق قدرت و فرمان بوستر پمپ

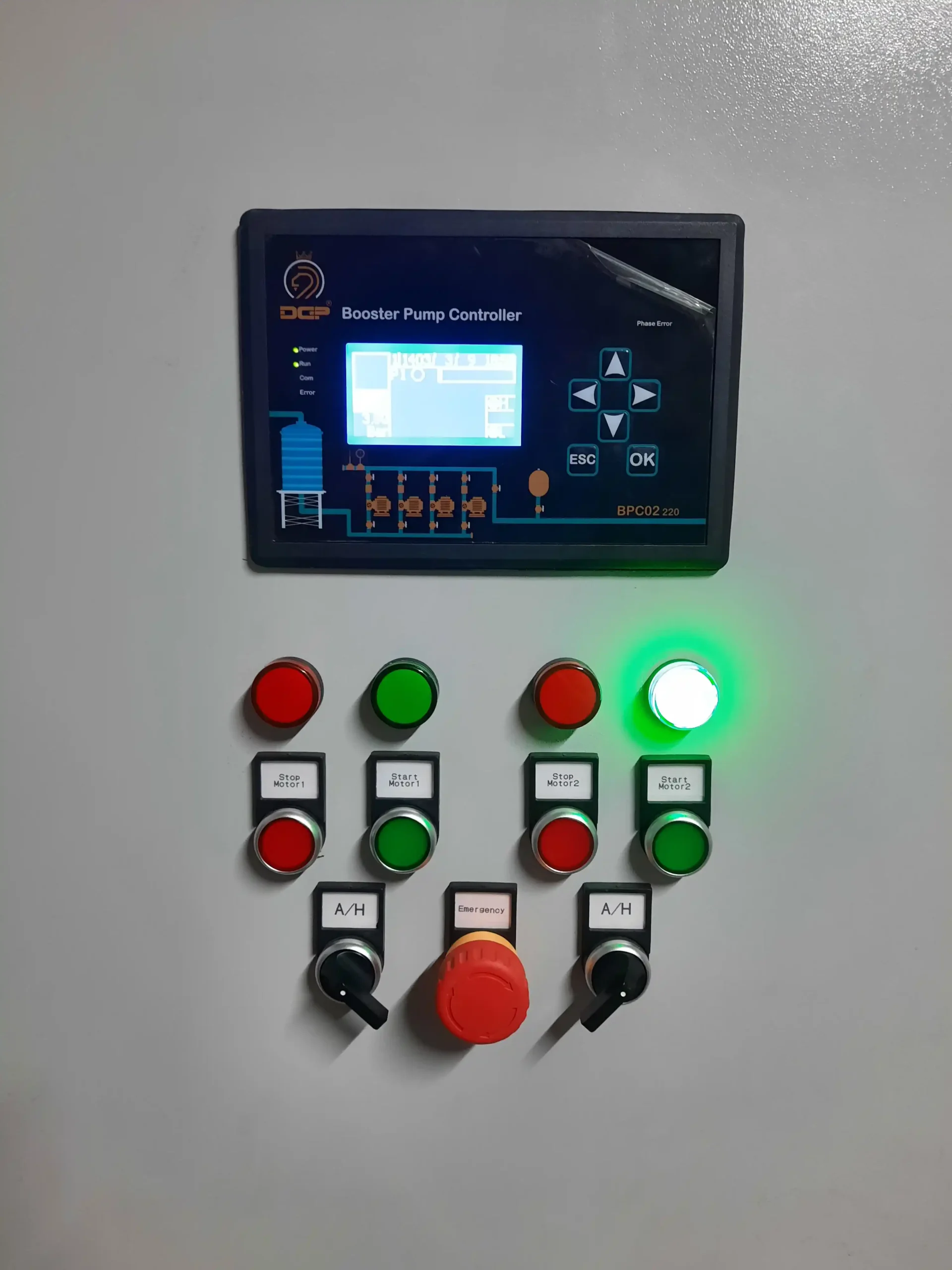

مدیریت هوشمند فرآیند پمپاژ در پروژه تابلو کنترلر دور متغیر بوستر پمپ آبرسانی صنعتی بر عهده کنترلر دیجیتال پیشرفته شرکت دیجیتال گستر پارسیان مدل DGP BPC02-220 قرار گرفته است. این نمایشگر با دریافت سیگنال آنالوگ از ترانسمیتر فشار خط (Pressure Transmitter)، مقدار فشار تنظیمی (Set Point) را با فشار واقعی مقایسه کرده و دستورات کنترلی را به مدارات صادر می‌نماید.

قابلیت تعویض نوبتی پمپ‌ها (Changeover) در ساختار نرم‌افزاری این دستگاه، مانع از کارکرد مداوم یک پمپ و استهلاک نامتقارن الکتروموتورها می‌گردد. همچنین در فاز مهندسی تابلو برق قدرت و فرمان بوستر پمپ، سیستم‌های حفاظتی ضدخشک‌کاری (Dry Run Protection) از طریق سنسورهای سطح مایع پیاده‌سازی شده‌اند تا در شرایط افت سطح آب مخزن ذخیره بهرامن، پمپ‌ها بلافاصله متوقف گردند و از سوختن مکانیکال‌سیل جلوگیری شود.

مدارات اینترلاک و انتخاب حالت کاری دستی و اتوماتیک

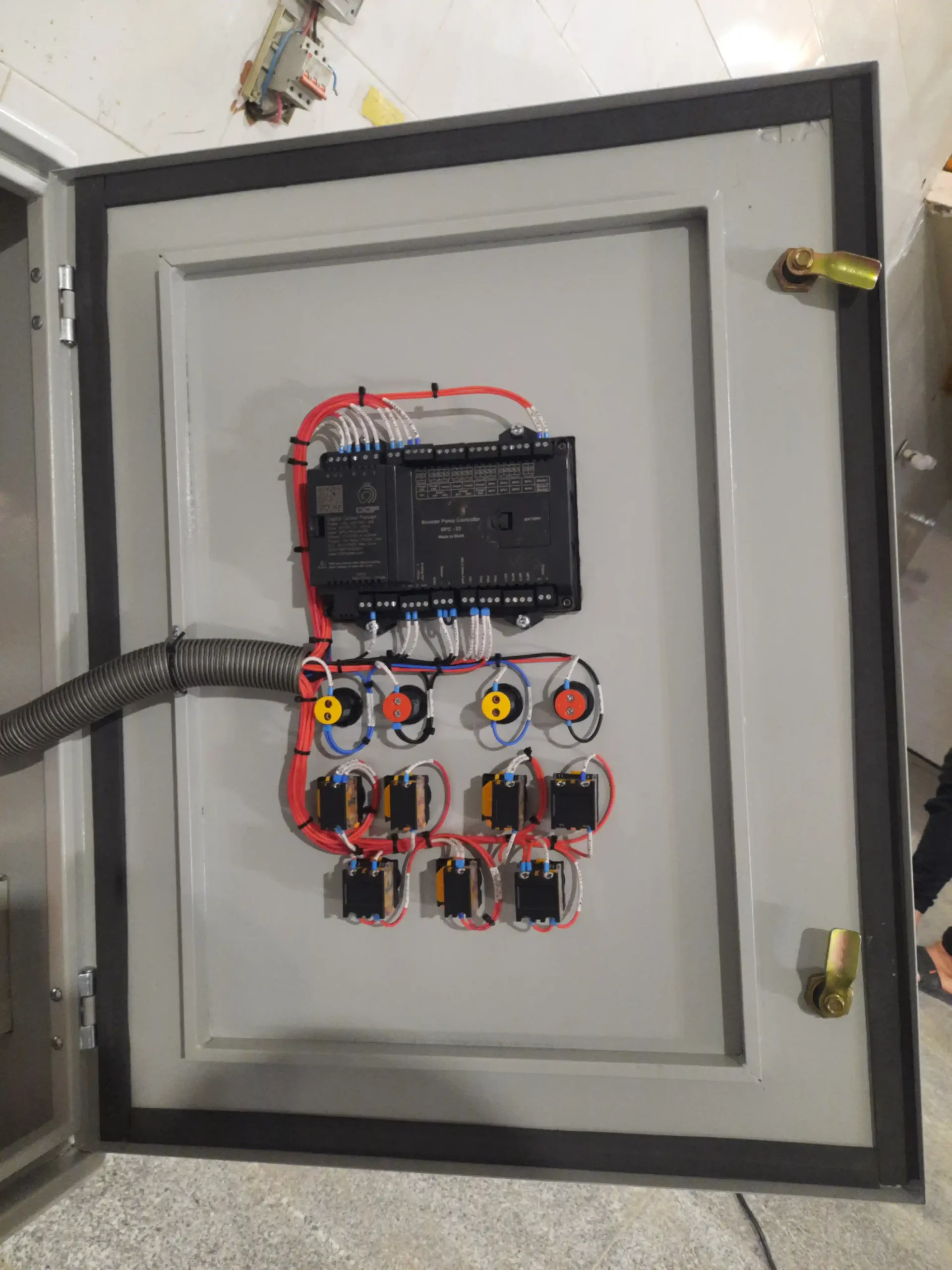

یکی از محورهای اصلی در مونتاژ تابلو بوستر پمپ با اینورتر و سیستم اینترلاک دستی اتوماتیک، طراحی مدارات فرمان ایمن پشت درب سلول است. برای هر یک از پمپ‌های شماره یک و دو (Motor 1 و Motor 2)، شستی‌های دوبل استارت و استپ مستقل به همراه سلکتورسوئیچ انتخاب وضعیت دستی/اتوماتیک (A/H) و چراغ‌های سیگنال خطا و کارکرد تعبیه شده است.

وجود اینترلاک الکتریکی متقابل میان مدارات اتوماتیک اینورتر و کنتاکتورهای حالت دستی در تابلو برق قدرت و فرمان بوستر پمپ مانع از اتصال هم‌زمان برق شهر و خروجی درایو به موتورها می‌شود. دسته‌سیم‌های این بخش از طریق لوله خرطومی فلکسیبل محافظ و گلندهای صنعتی به سینی هدایت شده‌اند تا استانداردهای ایمنی و هارنسینگ سیم‌کشی تابلویی به بهترین نحو رعایت گردد.

تجهیزات درایو دور متغیر و حفاظت‌های مدار قدرت

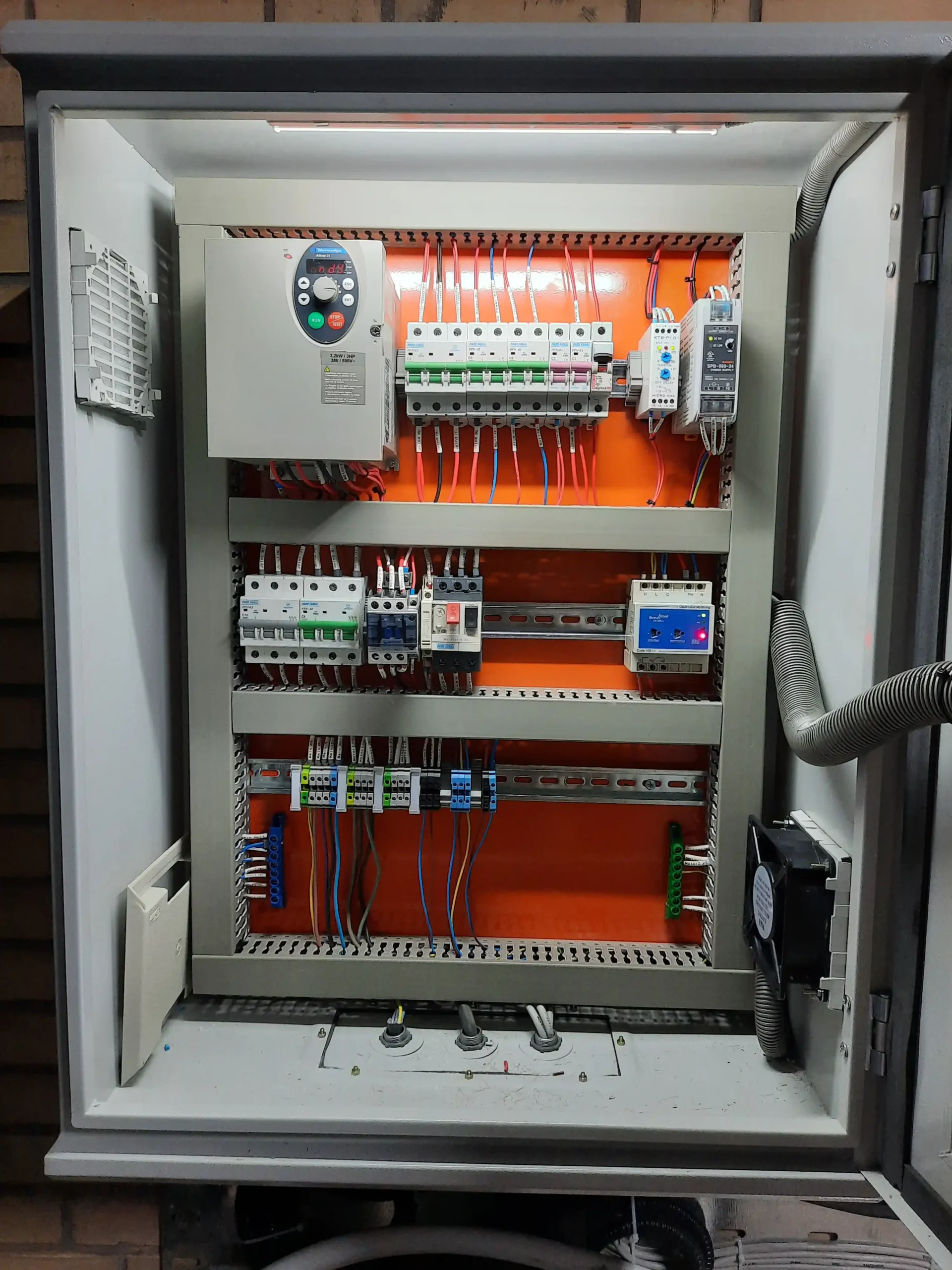

کنترل سرعت پمپ پیشرو توسط یک دستگاه اینورتر فرکانسی (VFD) در بخش فوقانی سینی تابلو مدیریت می‌شود. با تغییر پیوسته دور موتور متناسب با مصرف لحظه‌ای آب در شرکت بهرامن، مصرف انرژی برق به حداقل رسیده و جریان هجومی هنگام استارت پمپ‌ها به صفر می‌رسد. در کنار درایو، کنترل فاز دیجیتال شیوا امواج جهت پایش تقارن فاز و نوسانات ولتاژ شبکه مستقر شده است.

بخش قدرت مجهز به کلیدهای مینیاتوری اشنایدر الکتریک، کنتاکتورهای قدرت و کلیدهای محافظ حرارتی موتور (بیمتال) است که پمپ‌ها را در برابر اضافه‌بار و اتصال کوتاه حفاظت می‌کنند. فن خنک‌کننده فیلتردار تعبیه‌شده بر روی بدنه تابلو برق قدرت و فرمان بوستر پمپ گردش هوای مناسبی ایجاد کرده و دمای داخلی را در حد استاندارد نگه می‌دارد.

اجرا و تحویل بدون نقص تابلو برق قدرت و فرمان بوستر پمپ برای شرکت زعفران بهرامن توسط تیم جویا صنعت، نمونه‌ای موفق از پیاده‌سازی اتوماسیون آبرسانی مطمئن در صنایع غذایی کشور است.
