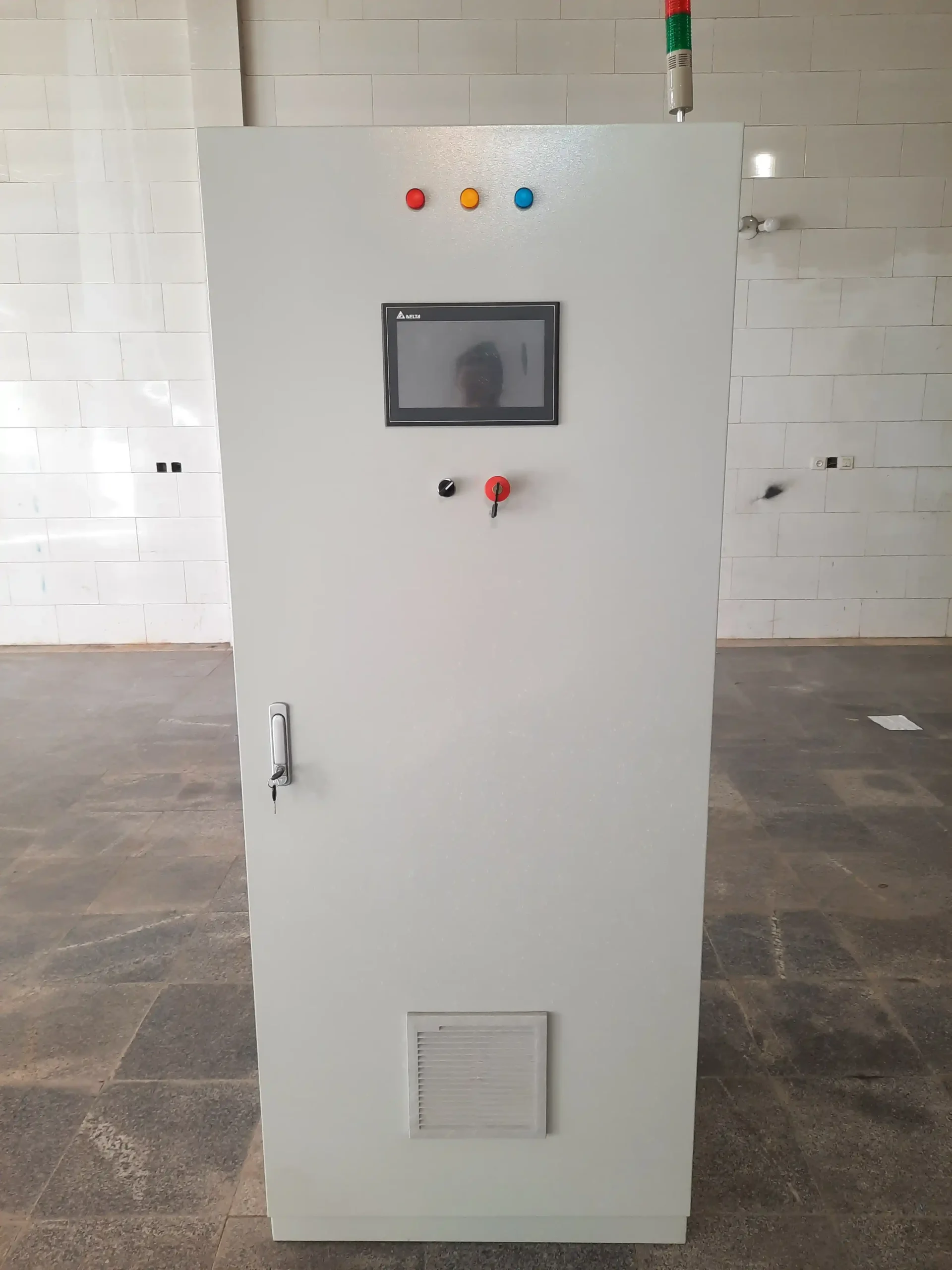

طراحی، مونتاژ و اتوماسیون تابلو برق فرمان و UPS اتاق پست سرچین خراسان (هلدینگ عالیس)

شرکت کشت و صنعت سرچین خراسان (هلدینگ عالیس) | تابلوی اتوماسیون فرمان و برق اضطراری اتاق پست مرکزی

اتاق‌های پست برق در مجتمع‌های بزرگ کشت و صنعت، قلب تپنده توزیع انرژی الکتریکی به خطوط فرآوری و صنایع تبدیلی به شمار می‌روند. پایداری عملکرد کلیدهای هوایی، رله‌های حفاظتی و سیستم‌های مانیتورینگ انرژی، نیازمند کنترل دیجیتال پیوسته و تامین برق پشتیبان بدون افت ثانیه‌ای است. پروژه طراحی، مونتاژ و اتوماسیون تابلو برق در اتاق پست شرکت سرچین خراسان (از مجموعه‌های وابسته به هلدینگ عالیس) توسط تیم مهندسی جویا صنعت، با هدف نظارت متمرکز و تثبیت تغذیه اضطراری سیستم‌های کنترلی به مرحله اجرا درآمد.

اجرای تخصصی طراحی، مونتاژ و اتوماسیون تابلو برق فرمان و UPS اتاق پست سرچین خراسان موجب هماهنگی کامل بین فیدرهای ورودی، ترانسفورماتورهای قدرت و تجهیزات حفاظتی گردیده است. استقرار این سامانه مانع از قطع ناگهانی مدارات کنترل در شرایط بروز افت ولتاژ شبکه سراسری شده و امکان بازیابی خودکار خطوط را در حداقل زمان ممکن فراهم می‌سازد. به کارگیری رویکرد مهندسی دقیق در طراحی، مونتاژ و اتوماسیون تابلو برق باعث شد تمامی فرآیندهای حفاظتی این پست مطابق استانداردهای روز صنعتی پیاده‌سازی شوند.

هسته زیمنس در طراحی، مونتاژ و اتوماسیون تابلو برق اتاق پست

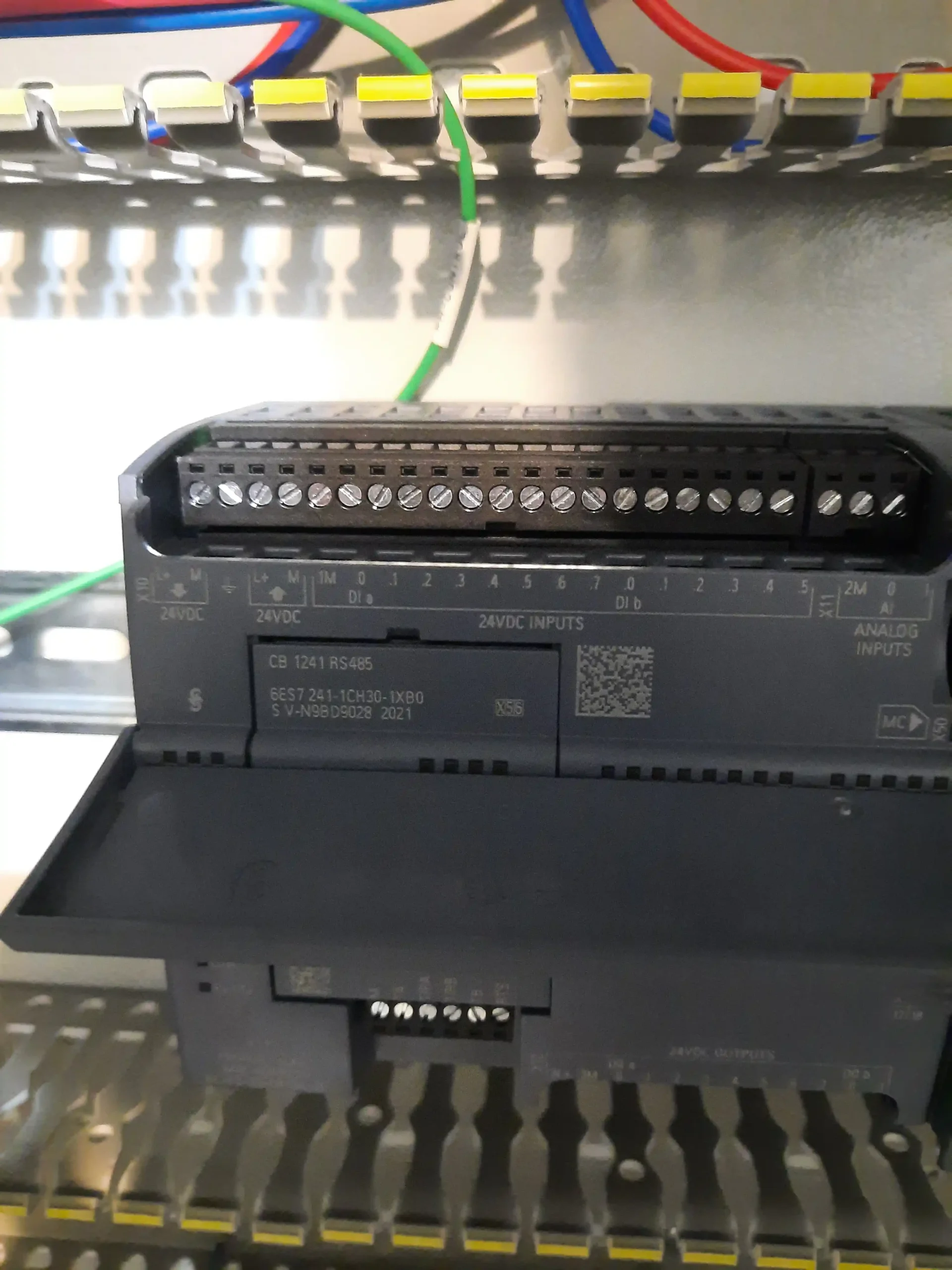

پردازش مرکزی اطلاعات در این تابلو بر مبنای کنترلر صنعتی زیمنس سری SIMATIC S7-1200 مدل CPU 1214C DC/DC/DC صورت می‌پذیرد. این پی‌ال‌سی به ماژول‌های توسعه آنالوگ و برد ارتباطی سریال RS485 مجهز گردیده است تا قرائت پارامترهای پاورمیترها و ادوات حفاظتی از طریق پروتکل استاندارد Modbus-RTU پیاده‌سازی شود. کارشناسان ما در مرحله طراحی، مونتاژ و اتوماسیون تابلو برق ساختار ارتباطی شبکه را به گونه‌ای پیکربندی کردند که تبادل داده‌ها با کمترین تأخیر انجام گیرد.

پیاده‌سازی دقیق پروژه اتوماسیون PLC زیمنس و مانیتورینگ UPS پست برق به تکنسین‌های فنی کارخانه سرچین خراسان امکان می‌دهد وضعیت فازها، جریان بار هر خط، هارمونیک‌ها و هشدارهای حرارتی اتاق ترانس را بر روی نمایشگر صنعتی مشاهده نمایند. همچنین در صورت بروز خطای تریپ در کلیدهای قدرت، لاگ دقیق واقعه ثبت و فرمان‌های اینترلاک با ضریب اطمینان بالا صادر می‌گردد. رعایت این استانداردها ضرورت بهره‌گیری از تخصص بالا در طراحی، مونتاژ و اتوماسیون تابلو برق را به خوبی اثبات می‌کند.

سیستم یو‌پی‌اس و پایداری تغذیه ۲۴ ولت و ۲۲۰ ولت

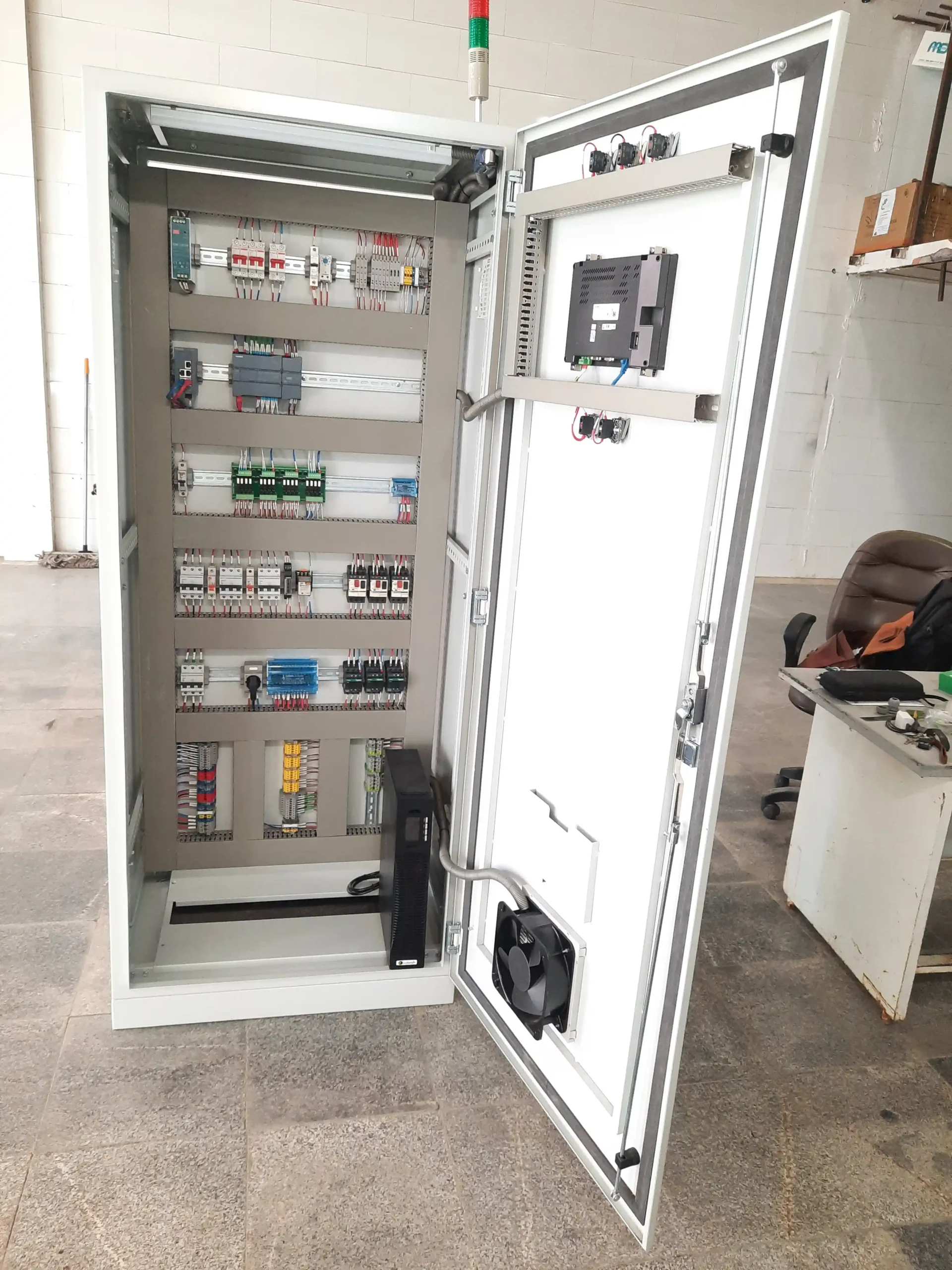

جهت حفظ عملکرد مداوم تجهیزات حساس در فاز اجرای تابلو برق فرمان و برق اضطراری اتاق پست هلدینگ عالیس، یک یونیت یو‌پی‌اس (UPS) صنعتی آنلاین در طبقه تحتانی تابلو مستقر گردید. این منبع تغذیه بدون وقفه به موازات منابع تغذیه سوئیچینگ ۲۴ ولت، تضمین می‌کند که رله‌های واسط، کارت‌های شبکه، پردازنده و مانیتور لمسی حتی در زمان خاموشی کامل شبکه برق سراسری، پایدار باقی بمانند.

در فرآیند طراحی، مونتاژ و اتوماسیون تابلو برق، تفکیک مدارهای تغذیه عادی و اضطراری با فیوزهای مینیاتوری مجزا و رله‌های واسط ایزوله پیاده‌سازی شد. این معماری فنی مانع از تخلیه ناخواسته باتری‌های بک‌آپ شده و برق‌رسانی اضطراری را منحصراً به بخش‌های حیاتی و امنیتی پست هدایت می‌نماید. اصول ایمنی اعمال‌شده در طراحی، مونتاژ و اتوماسیون تابلو برق موجب افزایش طول عمر باتری‌ها و کارکرد بهینه تجهیزات جانبی شده است.

استانداردهای وایرینگ، ایمنی و مدیریت تهویه حرارتی

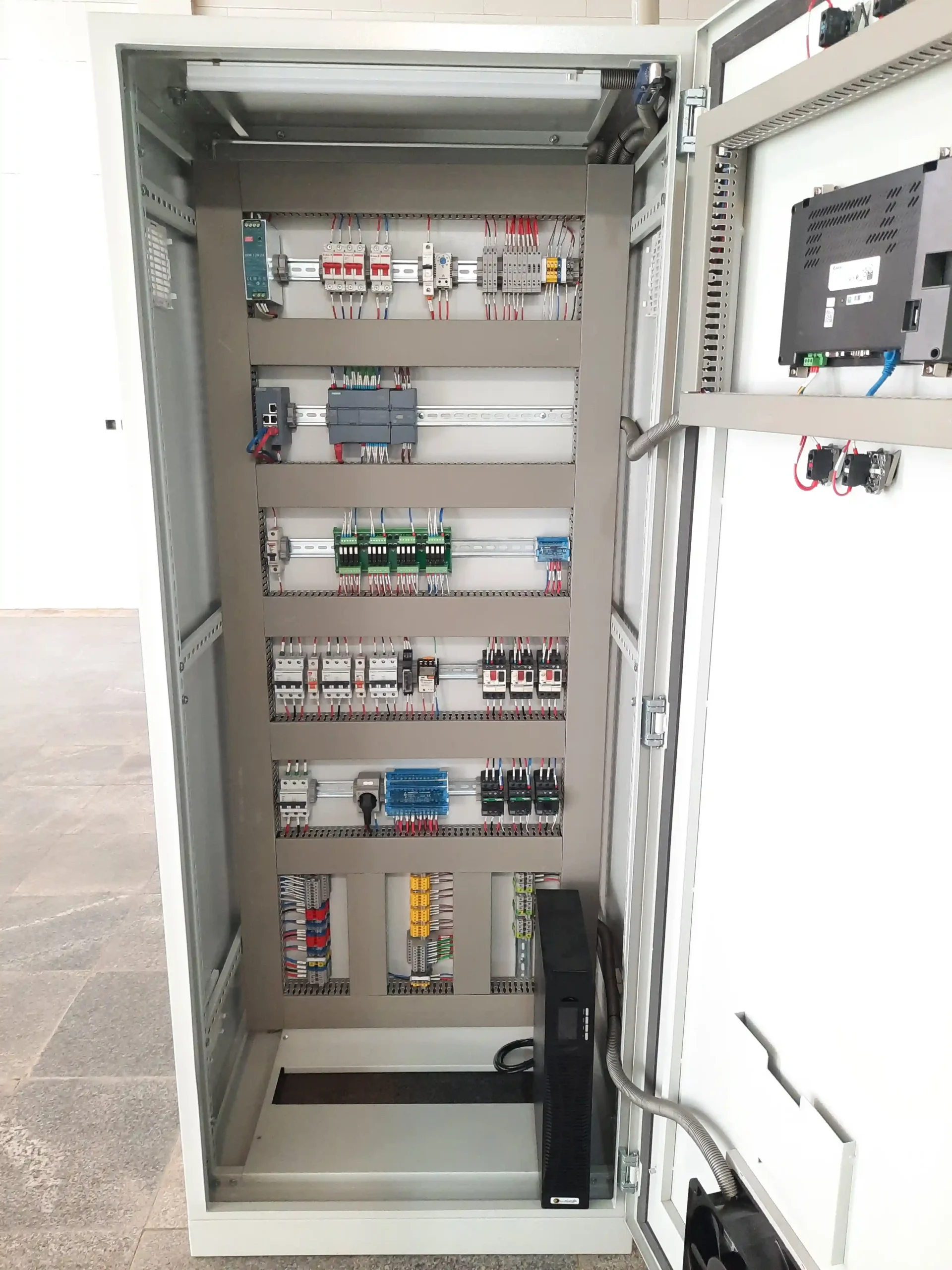

چیدمان تجهیزات درون سلول تابلوی ریتال بر مبنای تقسیم‌بندی منظم لایه‌ها انجام پذیرفته است. تمامی هادی‌ها درون داکت‌های شیاردار خاکستری نسوز هدایت شده و سرسیم‌های صنعتی همراه با شماره‌سیم‌های چاپ حرارتی، قابلیت عیب‌یابی سریع را در آینده تضمین می‌نمایند. در کف تابلو شینه‌های نول و ارت با کلمپ‌های استاندارد تعبیه گردیده‌اند تا ایمنی الکتریکی کل بدنه حفظ شود.

فن مکنده دور متغیر صنعتی تعبیه‌شده روی درب تابلو به همراه دریچه‌های فیلتردار گردگیر، هوای خنک را در تمام طبقات تابلو به گردش درمی‌آورد و مانع از انباشت حرارت ناشی از عملکرد ادوات سوئیچینگ می‌گردد. تکمیل فرآیند طراحی، مونتاژ و اتوماسیون تابلو برق در شرکت سرچین خراسان توسط کادر مهندسی جویا صنعت، گامی موثر در تثبیت پایداری انرژی و ارتقای ضریب اطمینان شبکه توزیع برق هلدینگ عالیس به شمار می‌رود.
