مونتاژ تابلو برق قدرت و برنامه‌ نویسی اتوماسیون پاستورایزر شرکت افرا مبدل صدر

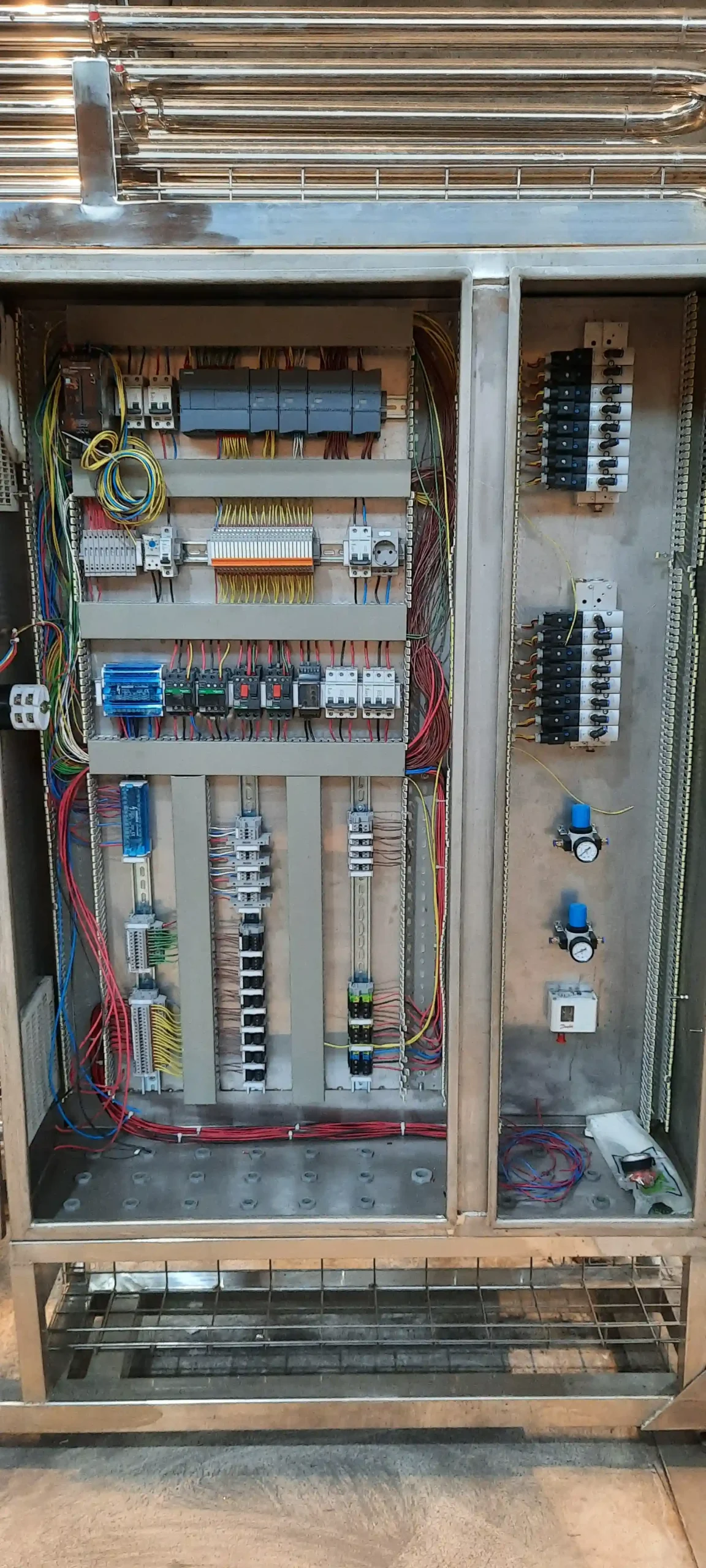

شرکت افرا مبدل صدر | ساخت تابلوی تمام استیل بهداشتی، کنترلر زیمنس S7-1200، شیرهای پنوماتیک فستو و HMI دلتا

دستگاه‌های پاستوریزاسیون پیوسته لوله‌ای و صفحه‌ای در کارخانجات فرآوری لبنیات و آبمیوه، با شرایط محیطی مرطوب و شستشوهای شیمیایی مداوم (CIP) مواجه هستند. تضمین عملکرد پایدار در چنین فضایی، نیازمند محفظه‌های استیل ضدزنگ و تفکیک دقیق بخش برق از پنوماتیک است. بر همین اساس، مراحل تخصصی مونتاژ تابلو برق قدرت و برنامه‌ نویسی اتوماسیون دستگاه پاستورایزر شرکت مهندسی افرا مبدل صدر توسط تیم کارشناسان شرکت جویا صنعت به مرحله اجرا درآمد.

اجرای دقیق پروژه مونتاژ تابلو برق قدرت و برنامه‌ نویسی اتوماسیون پاستورایزر شرکت افرا مبدل صدر سبب شد تا تنظیم نرخ دبی سیال و پایدارسازی دما در محدوده هولدینگ با ضریب خطای نزدیک به صفر انجام گیرد. رعایت استانداردهای سخت‌گیرانه بهداشتی در مونتاژ تابلو برق قدرت و برنامه‌ نویسی این سیستم، مانع از نفوذ بخار آب به قطعات حساس شده و راندمان حرارتی مبدل را به بالاترین سطح ممکن ارتقا داده است.

هسته کنترلی زیمنس و مانیتورینگ HMI دلتا در تابلو پاستورایزر

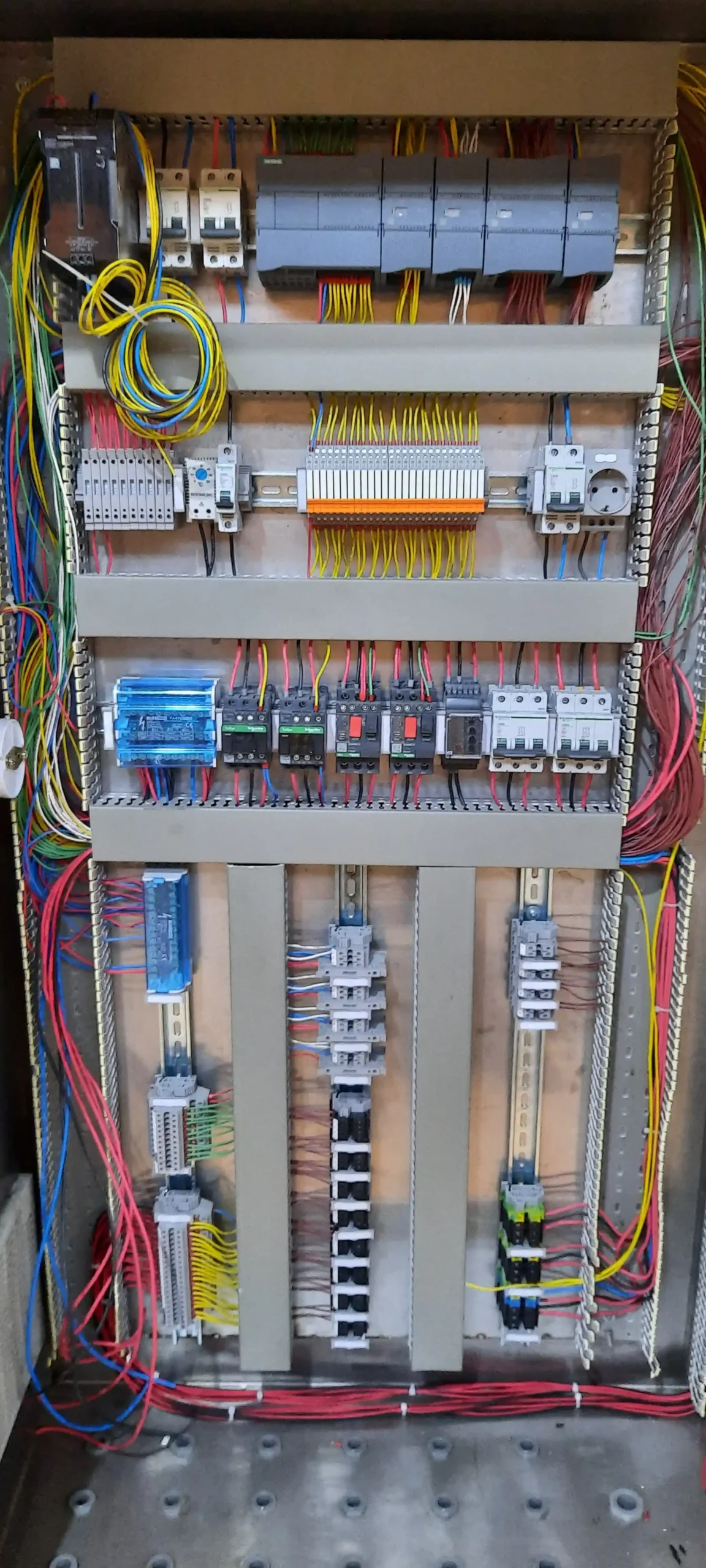

کنترل حلقه بسته فرآیند حرارتی در پروژه تابلو کنترل استیل پاستورایزر با PLC زیمنس و شیر برقی فستو به کنترلر ماژولار زیمنس SIMATIC S7-1200 واگذار شده است. کارت‌های ورودی سیگنال آنالوگ دمایی، داده‌های حسگرهای دقیق Pt100 مستقر در لوله‌های هولدینگ، مسیر پیش‌گرم و تانک بالانس را با دقت بسیار بالا ثبت می‌کنند.

جهت ساده‌سازی فرآیند برای اپراتور، در پروژه اتوماسیون خط پاستوریزاسیون با HMI دلتا و تجهیزات اشنایدر از نمایشگر لمسی صنعتی دلتا (Delta HMI) بر روی درب استیل تابلو استفاده شد. برنامه‌نویسی گرافیکی این نمایشگر امکان مشاهده بلادرنگ گراف تغییرات دما، تنظیم زمان هولدینگ، خطایابی سریع سنسورها و تعریف چرخه‌های شستشوی CIP را میسر ساخته است. ادغام این دو سیستم، تسلط بی‌نقصی به تکنسین خط در کنترل عملکرد پاستورایزر اعطا می‌کند.

تجهیزات مدار قدرت اشنایدر و بلوک توزیع Blox Connect

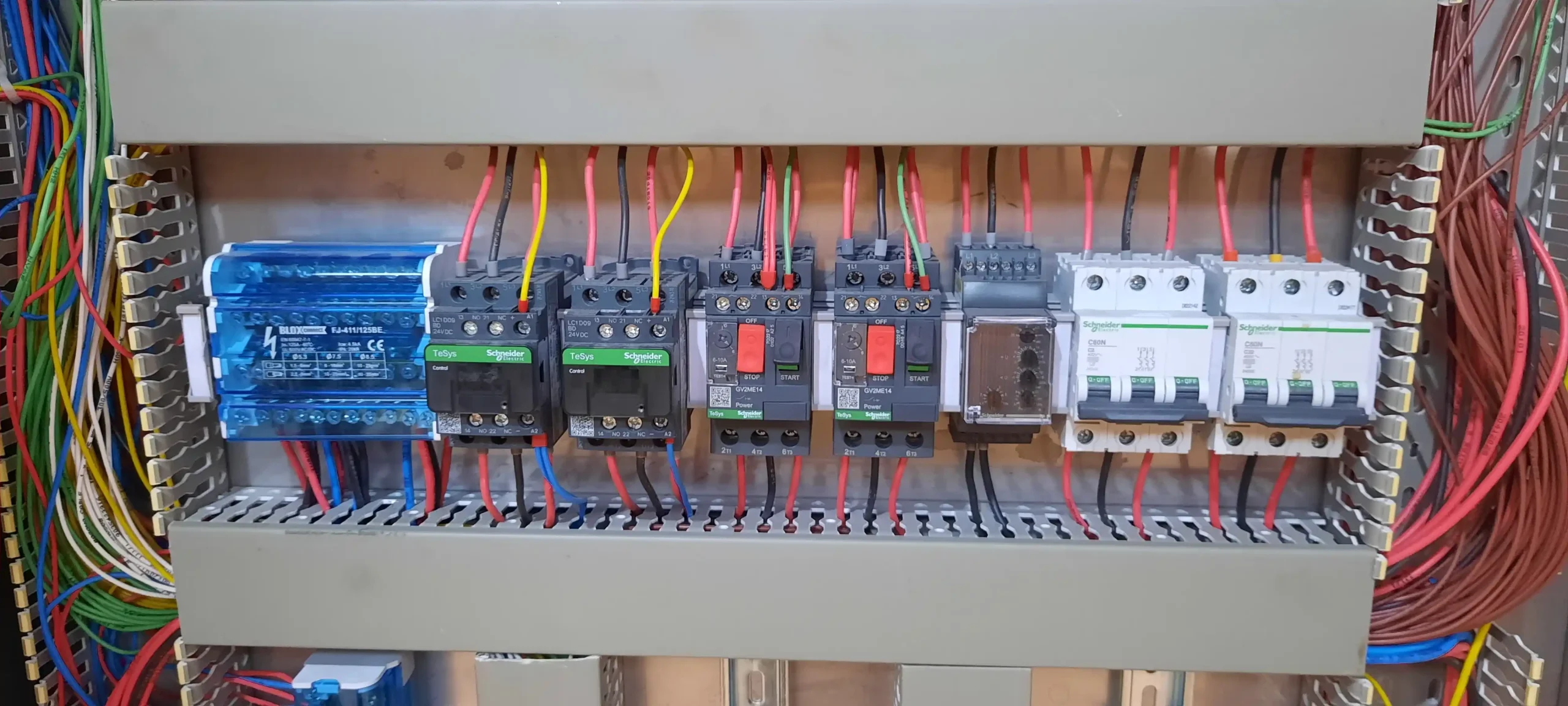

بخش قدرت سیستم به گونه‌ای طراحی شده است که الکتروموتور پمپ‌های بهداشتی، هموژنایزر و پمپ سیرکولاسیون آب داغ را با ضریب ایمنی کامل هدایت نماید. در روند مونتاژ تابلو برق قدرت و برنامه‌ نویسی پاستورایزر، از کلیدهای حرارتی مغناطیسی اشنایدر الکتریک سری TeSys GV2ME به همراه کنتاکتورهای ۲۴ ولت اشنایدر استفاده شده است. این کلیدها حفاظت موتورها را در برابر نوسانات شدید بار و اتصال کوتاه بر عهده دارند.

به منظور توزیع متقارن فازها بدون شلوغی سیم‌کشی، یک بلوک توزیع شینه‌ای ماژولار Blox Connect با کاور شفاف ضدحریق به کار گرفته شد. در ساختار مونتاژ تابلو برق قدرت و برنامه‌ نویسی این سامانه، حفاظت عدم تقارن فاز و نوسان ولتاژ ورودی از طریق کنترل فاز دیجیتال انجام می‌پذیرد تا ریسک سوختن تجهیزات به صفر برسد.

سلول پنوماتیک مجزا با شیرهای برقی فستو و کنترل فشار دانفوس

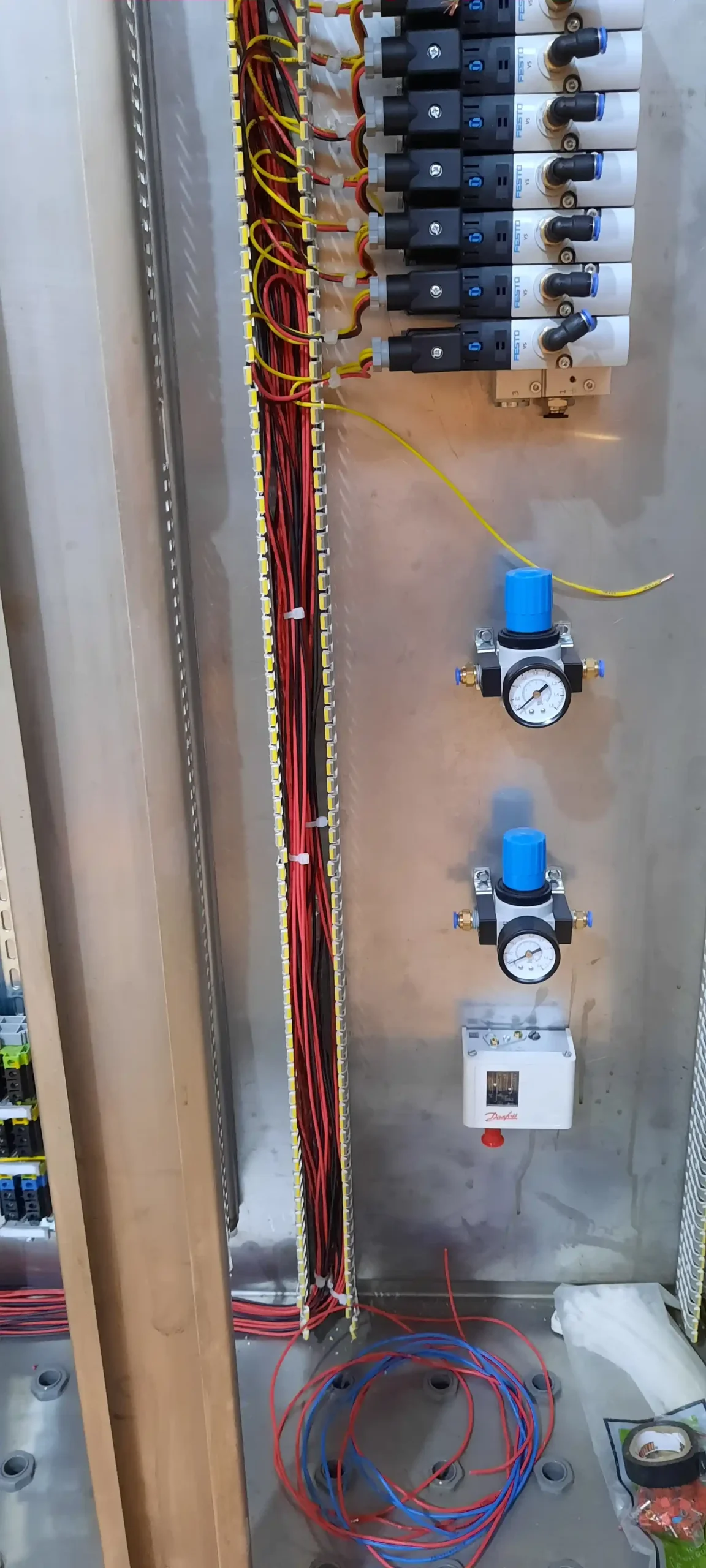

مهم‌ترین تمایز این تابلو، جداسازی فیزیکی بخش هوای فشرده در یک سلول استیل مستقل است. در سلول سمت راست، دو بلوک منیفولد تجمیع‌شده از شیرهای برقی اورجینال فستو (Festo) نصب گردیده‌اند که فرمان‌های الکتریکی صادرشده از کارت‌های خروجی زیمنس را به جک‌ها و ولوهای نیوماتیکی مسیر بخار، آب‌سرد و شیر سه‌راهه انحراف مسیر (Divert Valve) منتقل می‌سازند.

دو واحد رگلاتور فیلتردار با نشانگر آنالوگ و پرشر سوئیچ صنعتی دانفوس (Danfoss)، تضمین‌کننده تغذیه پایدار هوای تمیز به اکچوئیتورها هستند. سیم‌کشی بوبین شیرها درون داکت شیاردار با بست‌های استاندارد فرم داده شده است. کیفیت ممتاز مونتاژ تابلو برق قدرت و برنامه‌ نویسی توسط جویا صنعت، سامانه‌ای مطمئن را برای کارخانه افرا مبدل صدر فراهم کرده است تا این مجموعه صنعتی گامی موثر در ارائه برترین پکیج‌های پاستوریزاسیون بهداشتی بردارد.
