طراحی، سیم‌ بندی و مونتاژ تابلو برق موتورخانه و مجموعه آبی استخر باغ‌ویلا در شاهنامه مشهد

کارفرما: جناب آقای نخاولی (منطقه شاهنامه مشهد) | سافت‌استارتر اشنایدر ATS22، اینترلاک هوشمند هیدرولیکی و کنترلرهای آتونیکس و شیوا امواج

تاسیسات الکتریکی مجموعه‌های آبی لوکس و موتورخانه‌های استخر و جکوزی به دلیل حضور هم‌زمان رطوبت محیطی، بارهای سه‌فاز پرقدرت پمپاژ، مدارهای گرمایشی بویلر و تجهیزات گندزدایی شیمیایی، از حساس‌ترین شاخه‌های مهندسی تاسیسات به شمار می‌روند. وقوع خطاهایی نظیر روشن شدن بدون آب پمپ‌ها، تداخل در سیرکولاسیون فیلترهای شنی یا استارت ناگهانی جت‌پمپ‌های پرفشار جکوزی، علاوه بر آسیب‌های سنگین مالی می‌تواند خطرات جانی جبران‌ناپذیری ایجاد کند. در همین چارچوب، پروژه تخصصی طراحی، سیم‌ بندی و مونتاژ تابلو برق موتورخانه و تصفیه‌خانه مجموعه آبی باغ‌ویلا متعلق به جناب آقای نخاولی در منطقه شاهنامه مشهد توسط مهندسان جویا صنعت به اجرا رسید.

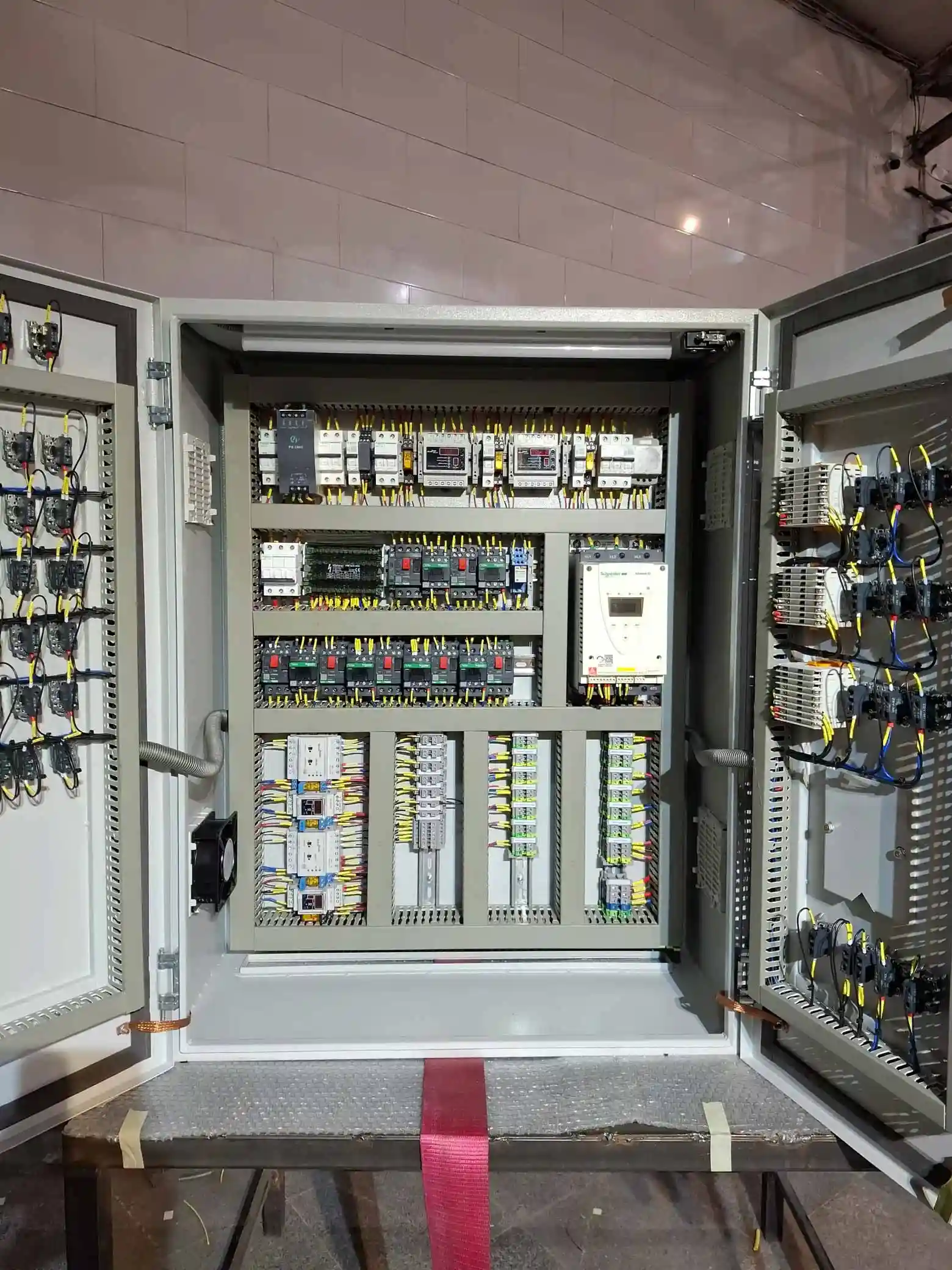

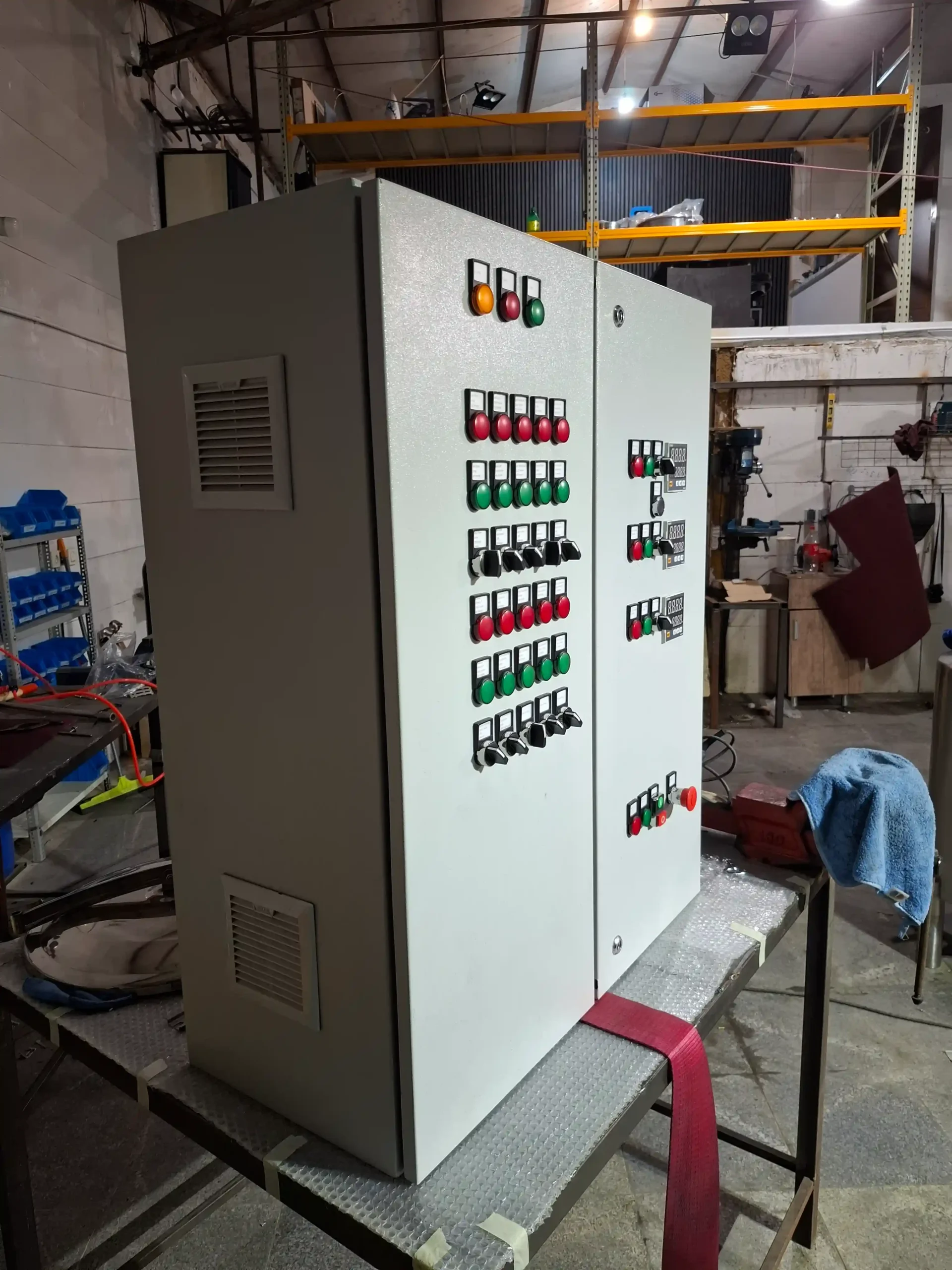

پیاده‌سازی مهندسی طراحی، سیم‌ بندی و مونتاژ تابلو برق موتورخانه و مجموعه آبی استخر با هدف تمرکز فرمان‌ها در یک ساختار دولنگه ارگونومیک، تفکیک کامل زون‌های استخر، جکوزی و بویلر، و استقرار مدارهای اینترلاک سخت‌افزاری انجام گردید. بهره‌گیری از تجهیزات برند اشنایدر الکتریک فرانسه در کنار ابزار دقیق مدرن در فرآیند طراحی، سیم‌ بندی و مونتاژ تابلو برق، بستری ایمن، بدون تنش و تمام‌اتوماتیک را برای بهره‌برداری طولانی‌مدت این مجموعه آبی فراهم ساخته است.

مدار اینترلاک حفاظتی و کنترل بدون ضربه با سافت‌استارتر اشنایدر

جت‌پمپ‌های پرتوان جکوزی هنگام استارت مستقیم با شبکه برق شهری، تنش‌های الکتریکی شدیدی به شبکه تحمیل کرده و پدیده مخرب ضربه قوچ (Water Hammer) را در لوله‌کشی‌های تحت‌فشار به وجود می‌آورند. در سامانه تابلو برق استخر و جکوزی با مدار اینترلاک حفاظتی و سافت استارتر اشنایدر، از یک دستگاه سافت‌استارتر دیجیتال اشنایدر الکتریک سری Altistart 22 (ATS22) استفاده شده است تا رمپ استارت و استپ پمپ‌ها با شیب ملایم ولتاژ مدیریت شود.

مهم‌ترین نوآوری در این تابلو، پیاده‌سازی مدارهای منطقی اینترلاک هیدرولیکی است. مشعل دیگ بویلر (Boiler Burner) تحت هیچ شرایطی تا قبل از برقرار شدن جریان پایدار آب توسط پمپ سیرکولاسیون استخر یا جکوزی روشن نخواهد شد. همچنین در صورت افت سطح آب مخازن تعادل، خط فرمان پمپ‌ها به صورت آنی بلوکه می‌شود. این سطح از تفکر ایمنی در طراحی، سیم‌ بندی و مونتاژ تابلو برق مانع از سوختن مبدل‌های حرارتی، ذوب شدن لوله‌های UPVC و کاویتاسیون پمپ‌ها می‌گردد.

پایش حرارت با ترموستات‌های آتونیکس و فلوترهای الکترونیکی شیوا امواج

مدیریت حرارتی استخر و جکوزی در پروژه سیم کشی تابلوی تصفیه خانه استخر با کنترلر سطح شیوا امواج و ترموستات آتونیکس به سه دستگاه کنترلر دمای دقیق آتونیکس مدل Autonics TCN4M سپرده شده است. این ترموستات‌های دیجیتال مجهز به نمایشگر دوگانه PV/SV بوده و از الگوریتم کنترل دقیق PID برای فرمان به شیرهای برقی و رله‌های مشعل بهره می‌برند.

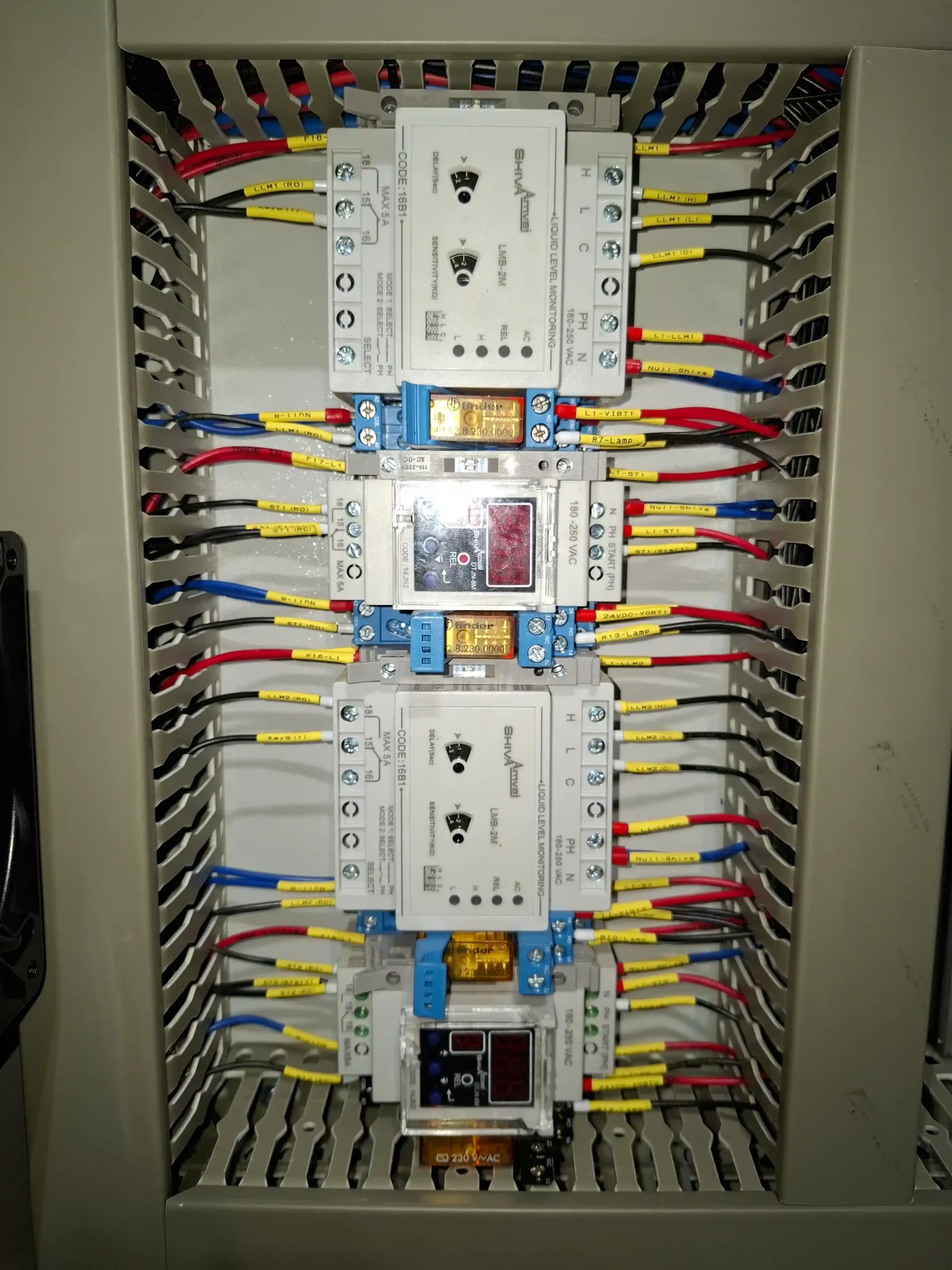

برای کنترل دقیق سطح مخازن تعادل (Balance Tanks) و محافظت پمپ‌ها در برابر بی‌آبی، از رله‌های فلوتر الکترونیکی شیوا امواج مدل LMB-2M به همراه سنسورهای میله‌ای استیل استفاده گردیده است. علاوه بر این، تایمرهای دیجیتال هفتگی شیوا امواج مدل WTB-30P با قابلیت برنامه‌ریزی ۲۴ ساعته، زمان‌بندی اتوماتیک دوره‌های بک‌واش، فیلتراسیون روزانه و روشنایی زیرآب را بر عهده دارند. رعایت این ساختار ماژولار در طراحی، سیم‌ بندی و مونتاژ تابلو برق، نیاز به حضور دائم اپراتور در موتورخانه را به طور کامل مرتفع ساخته است.

تجهیزات حفاظتی اشنایدر الکتریک، شینه‌کشی و منبع تغذیه تابلویی

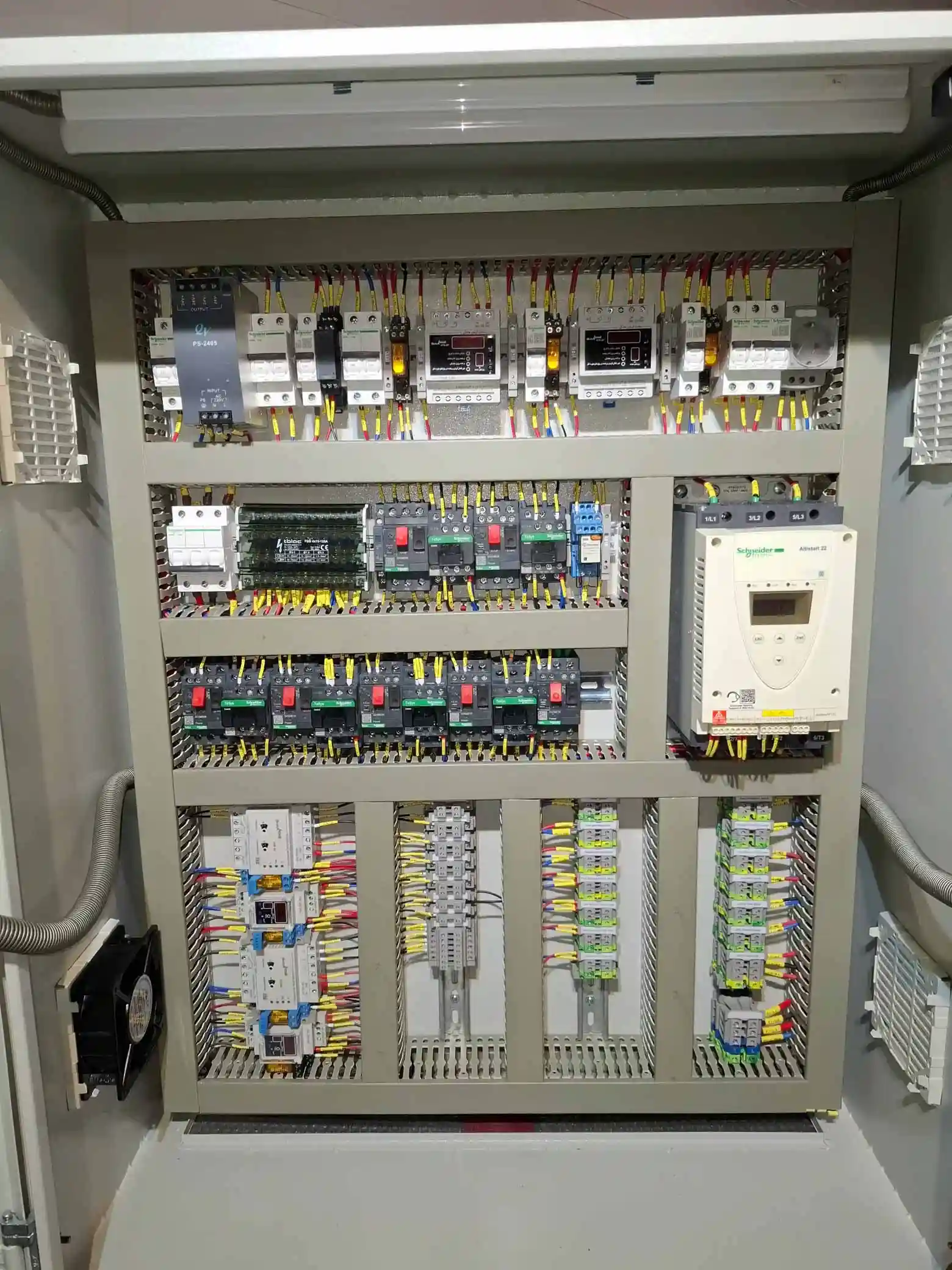

در ورودی اصلی قدرت تابلو، یک کلید اتوماتیک کمپکت ۴ پل اشنایدر مدل ComPact NSX100F با قدرت قطع بالای ۳۶ کیلوآمپر قرار دارد که حفاظت اتصال کوتاه و اضافه بار کل مجموعه را تضمین می‌کند. خطوط تغذیه الکتروپمپ‌های کف‌کش، سیرکوله و تزریق کلر هر یک به طور مستقل از طریق کلیدهای حرارتی اشنایدر سری TeSys GV2ME و کنتاکتورهای مغناطیسی تغذیه می‌شوند تا خطای یک پمپ منجر به توقف کل موتورخانه نگردد.

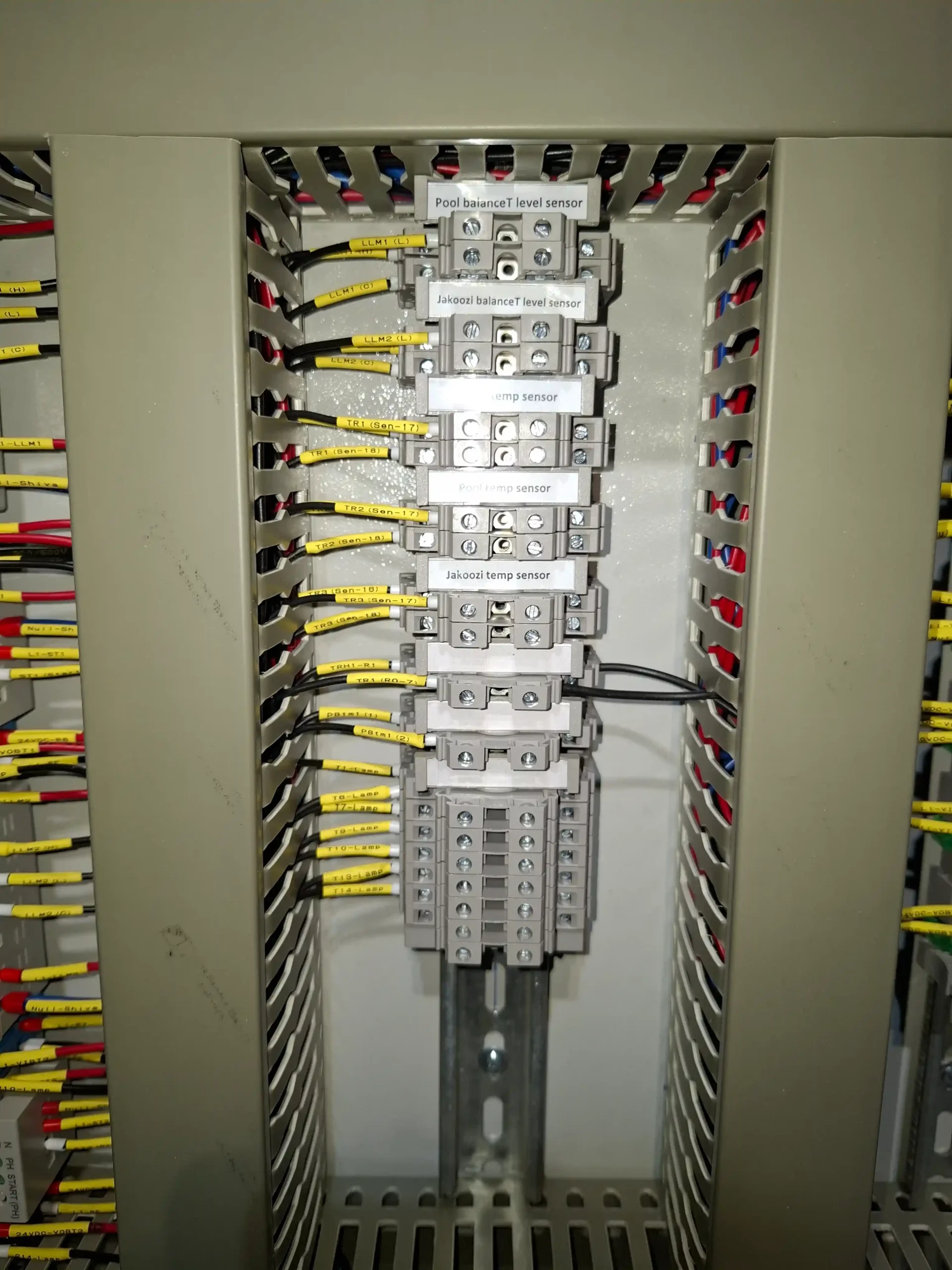

توزیع جریان به کمک بلوک‌های شینه‌ای فشرده Tbloc انجام گرفته و منبع تغذیه سوئیچینگ ۲۴ ولت ۵ آمپر مدل Qv PS-2405 انرژی پایدار مدارهای فرمان و چراغ‌های سیگنال را تامین می‌نماید. در تمام گام‌های طراحی، سیم‌ بندی و مونتاژ تابلو برق، هادی‌ها با شماره‌سیم‌های حرارتی استاندارد نشانه‌گذاری شده و ارتینگ بدنه با شینه‌های مسی تقویت گردیده است.

نصب موفقیت‌آمیز این تابلوی کنترل در باغ‌ویلای آقای نخاولی واقع در شاهنامه مشهد، آرامش خاطر کامل کارفرما را از حیث نگهداری بهینه استخر و تجهیزات گرمایشی فراهم آورده است. پیاده‌سازی حرفه‌ای طراحی، سیم‌ بندی و مونتاژ تابلو برق تخصص شناخته‌شده شرکت جویا صنعت در ارتقای بهره‌وری موتورخانه‌های ساختمانی و صنعتی است.
